Lülitite ja nuppude sümbolite lihtne juhend
2025-11-26 2316

Lülitid ja nupud on põhiosad, mida kasutatakse elektri juhtimiseks paljudes seadmetes.Need võimaldavad teil asju SISSE või VÄLJA lülitada, toiminguid alustada või peatada või valida erinevaid funktsioone.Sellest juhendist saate teada, mis on lülitid ja nupud, kuidas need töötavad, mida nende sümbolid tähendavad ja kuidas valida oma vajadustele vastav.

Kataloog

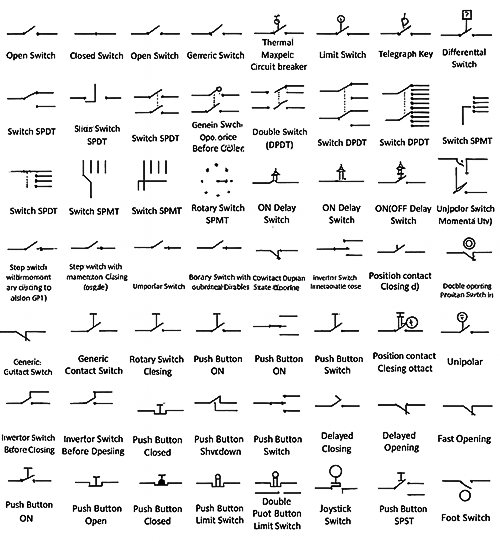

Joonis 1. Lülitid ja nuppude sümbolid

Mis on lülitid ja nupud?

Lülitid ja nupud on olulised elektrilised komponendid, mida kasutatakse voolu voolu juhtimiseks ahelas.Need töötavad kas lõpetades vooluringi, et võimaldada elektril läbida, või katkestades selle voolu peatamiseks.Lüliti jääb tavaliselt seatud asendisse (nt ON või OFF), kuni seda käsitsi muudetakse, muutes selle sobivaks pidevaks juhtimiseks.Seevastu nupp on tavaliselt hetkeline seade, mis muudab vooluahelat ainult selle vajutamise ajal, mis sobib ideaalselt lühikeste toimingute jaoks, nagu käivitamine, seiskamine või funktsioonide käivitamine.Nii lüliteid kui nuppe kasutatakse laialdaselt elektroonikaseadmetes, kodumasinates, tööstuslikes masinates ja juhtimissüsteemides, et tagada ohutu ja lihtne töökindlus.

Kuidas lülitid ja nupud töötavad

Lülitid ja nupud töötavad kontrolliv a elektriline tee ahelas, mis võimaldab teil käivitada, peatada või muuta elektrivoolu.Lüliti töötab vooluringi avades või sulgedes: kui see on suletud, siis kontaktid puutuvad kokku ja elekter võib läbi minna;kui see on avatud, eralduvad kontaktid ja vool peatub.Paljud lülitid jäävad valitud asendisse kuni käsitsi muutmiseni, mistõttu on need ideaalsed pidevaks sisse- ja väljalülitamiseks.Seevastu surunupud on tüüpiliselt hetkelised, need muudavad vooluringi ainult vajutamise ajal.Nupu vajutamine lõpetab vooluringi (tavaliselt avatud nupul) või katkestab selle (tavaliselt suletud nupul) ja ahel naaseb pärast vabastamist algsesse olekusse.Üheskoos pakuvad lülitid ja surunupud lihtsaid ja usaldusväärseid meetodeid masinate, elektroonika ja automatiseeritud süsteemide juhtimiseks, kontrollides, millal ja kuidas elektrit voolab.

Sümbolite tähendused ja määratlused

Selles jaotises selgitatakse üldisi lülitite ja nuppude sümboleid, mida näete vooluringiskeemidel.Igal sümbolil on eesmärk ja nende mõistmine muudab vooluringide lugemise ja iga osa tööpõhimõtte lihtsamaks.

Avage lüliti

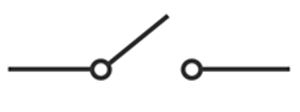

Joonis 2. Ava lüliti sümbol

Avatud lüliti näitab, et ahel on katkenud ja elektrivool ei saa seda läbida.See tähistab VÄLJAS olekut, kus kontaktid on eraldatud ja juhtivust ei toimu.Avatud lülitit kasutatakse diagrammidel, et näidata, et vooluahela haru on passiivne või tahtlikult lahti ühendatud.

Suletud lüliti

Joonis 3. Suletud lüliti sümbol

Suletud lüliti näitab vooluahelat lõpetatud olekus, võimaldades voolul voolata.See on lüliti ON olek.Suletud lüliti näitab, et ühendatud koormusele või seadmele antakse toide.

Üldine lüliti

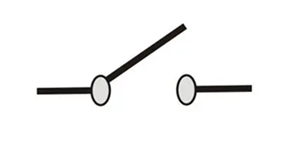

Joonis 4. Üldlüliti sümbol

See sümbol tähistab lülitit, mille puhul konkreetne tüüp pole määratletud.Tavaliselt kasutatakse seda diagrammidel, kus oluline on ainult lüliti olemasolu, mitte selle mehaaniline stiil.See toimib paljude lülititüüpide universaalse kohahoidjana.

Termiline magnetiline kaitselüliti

Joonis 5. Soojusmagnetilise kaitselüliti sümbol

Kaitseseade, mis kasutab nii termilist kui ka magnetilist efekti, et katkestada vooluring ülekoormuse või lühise tingimustes.Termoelement reageerib pikaajalisele liigvoolule metallriba kuumutamise ja painutamise teel.Magnetelement rakendub koheselt, kui see puutub kokku suure rikkevooluga.

Piirlüliti

Joonis 6. Piirlüliti sümbol

Mehaaniline lüliti, mis aktiveerub, kui masinaosa jõuab kindlasse füüsilisse asendisse.Tavaliselt leitakse seda automaatikast, et tuvastada reisi lõpu liikumine.Need lülitid aitavad vältida mehaanilist ülejooksu ja kaitsevad seadmeid.

Telegraafi võti

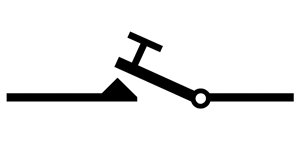

Joonis 7. Telegraafi võtmesümbol

Käsitsi juhitav hetkelüliti, mida on ajalooliselt kasutatud morsekoodiga suhtlemiseks.Klahvi vajutamine lõpetab vooluringi, genereerides signaale.Kuigi see on vana, säilib sümbol lihtsate hetkekontaktide lülitite tähistamiseks.

Diferentsiaali lüliti

Joonis 8. Diferentsiaali lüliti sümbol

See lüliti töötab, kui tuvastatakse erinevus kahe elektrilise väärtuse või signaali vahel.See on osa kaitse- või jälgimisahelatest.Kontseptsioon tagab, et lülituskäitumine sõltub pigem v ariat ioonist kui absoluutväärtusest.

Impulsiloenduri lüliti

Joonis 9. Impulsiloenduri lüliti sümbol

Kasutatakse süsteemides, mis peavad loendama elektrilisi või mehaanilisi impulsse.Iga käivitamine tekitab loendusmehhanismide jaoks eraldi impulsi.Tavaliselt leidub mõõte- või astmepõhistes seadmetes.

SPST lüliti

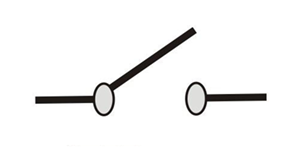

Joonis 10. SPST lüliti sümbol

Ühepooluselise ühe viske lüliti juhib üht vooluringi lihtsa ON/OFF funktsiooniga.See on kõige elementaarsem ja laialdasemalt kasutatav lülititüüp.Ideaalne võimsuse põhijuhtimiseks või signaali vahetamiseks.

SPDT lüliti

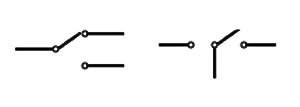

Joonis 11. SPDT lüliti sümbol

Single Pole Double Throw lüliti suunab ühe sisendi ühte kahest väljundist.SPDT võib signaale ümber suunata või lubada kahe ahela vahelist valikut.Leitud raadioseadmetest või juhtpaneelidest.

DPST lüliti

Joonis 12. DPST lüliti sümbol

Kahepooluselise ühe viske lüliti juhib samaaegselt kahte sõltumatut vooluringi ühe toiminguga.See muudab selle ideaalseks kahe pingega liinide vahetamiseks või isolatsiooni tagamiseks.Mõlemad ahelad avanevad ja sulguvad koos.

DPDT lüliti

Joonis 13. DPDT lüliti sümbol

Kahepooluseline Double Throw lüliti töötab nagu kaks mehaaniliselt ühendatud SPDT-lülitit.DPDT võib muuta polaarsust, lülitada vooluahelaid või teostada keerukamat marsruutimist.Tavaliselt kasutatakse mootori suuna juhtimisel.

Liuglüliti DPDT

Joonis 14. Liuglüliti DPDT sümbol

DPDT-lüliti, mida juhitakse väikese lipiku või täiturmehhanismi libistamisega.DPDT võimaldab kahte ahelat kahe asendi vahel ümber lülitada.Leitud väikestes elektroonilistes seadmetes ja instrumentides.

Pöördlüliti (avatud/suletud)

Joonis 15. Pöördlüliti sümbol

Pöördlüliti muudab oma olekut mehaanilise nupu pööramisega.Pöördlüliti saab lülituda avatud ja suletud asendi vahel või mitme valitava oleku vahel.Kasutatakse sageli paneelijuhtimisseadmetes ja kasutajaliidestes.

Valiku lüliti

Joonis 16. Valiku lüliti sümbol

Mitmeasendiline lüliti, mida kasutatakse tööstuslikes paneelides ja seadmetes.Valikulüliti võimaldab teil valida erinevate töörežiimide või funktsioonide vahel.Valiklülitid on tavaliselt käsitsi juhitavad ja pakuvad selget positsiooni tagasisidet.

EI PUHUL

Joonis 17. Nupu EI ole sümbol

Tavaliselt avatud (NO) nupp.Puhkeolekus on vooluahel avatud (OFF).Nupu vajutamine sulgeb vooluringi (ON) ja selle vabastamine viib lüliti tagasi avatud asendisse.

NC-nupp

Joonis 18. NC-nupu sümbol

Tavaliselt suletud (NC) nupp.See jääb normaalses olekus suletuks (ON).Nupu vajutamine avab vooluringi (OFF) ja selle vabastamine taastab suletud asendi.

Lukustatav nupp

Joonis 19. Lukustatava nupuvajutuse sümbol

Lukustusmehhanismiga surunupp.Kui see pole käsitsi lukustatud, naaseb see automaatselt oma tavaasendisse, võimaldades nupul püsida.

Positiivselt avanev seenenupp

Joonis 20. Positiivselt avanev seene-nupu sümbol

Seenepeaga surunupp, mis on disainitud positiivse avanemismehhanismiga.Käivitamisel sunnib see kontaktid füüsiliselt lahku, tagades ohutusrakendustes usaldusväärse avanemise.

Positiivne-Make-nupp

Joonis 21. Positive-Make Push Button Sümbol

Nupp, mis tagab kindla kontakti haardumise.Vajutamisel sulguvad kontaktid suletud (ON) asendis kindlalt ja usaldusväärselt.

Taimeri lüliti

Joonis 22. Taimerlüliti sümbol

Mehaanilise taimeriga juhitav lüliti.See avab või sulgeb ahela pärast eelseadistatud ajavahemikku, kasutades tavaliselt kellamehhanismi.

Viivitusega avamise lüliti

Joonis 23. Viivitusega avanemise lüliti sümbol

Lüliti, mis ON asendist OFF asendisse nihutamisel hoiab kontakti lühikese hetke enne vooluringi täielikku avamist.

Kiiresti avanev lüliti

Joonis 24. Kiirelt avaneva lüliti sümbol

Lüliti, mis avab käivitamise ajal koheselt oma kontaktid, mille tulemuseks on kiire üleminek OFF olekusse.

Viivitusega sulgemise lüliti

Joonis 25. Viivitusega sulgemise lüliti sümbol

Lüliti, mille kontaktid ei sulgu kohe pärast käivitamist.Lühiajaline viivitus toimub enne, kui ahel jõuab suletud (ON) olekusse.

Kiirelt sulguv lüliti

Joonis 26. Kiirelt sulguva lüliti sümbol

Lüliti, mis on ette nähtud kontaktide koheseks sulgemiseks käivitamisel, mille tulemuseks on kiire üleminek ON-olekusse.

Push-to-Make lüliti

Joonis 27. Push-to-Make lüliti sümbol

Nupp, mis on tavaliselt avatud.Selle vajutamine ja hoidmine sulgeb vooluringi (ON) ja selle vabastamisel tagastatakse lüliti avatud (OFF) asendisse.

Juhthoova lüliti

Joonis 28. Juhthoova lüliti sümbol

Lüliti, mida käivitatakse kangi või juhtkangi abil.Pulga liigutamine muudab klemmide vahelisi ühendusi.Tavaliselt kasutatakse kontrollerites, tööstuskraanates ja rasketes seadmetes.

Vajutusnupp SPDT

Joonis 29. Nupu SPDT sümbol

Ühepooluseline topeltviske surunupp.Mõlemad väljundasendid on aktiivsed (ON), olenevalt nupu asendist.Vajutades ja all hoides muudetakse ühendus teise terminaliga;vabastamine tagastab selle vaikeväärtusele.

Push-to-Break lüliti

Joonis 30. Push-to-break lüliti sümbol

Nupp, mis on tavaliselt suletud.Selle vajutamine ja hoidmine avab (katkestab) vooluringi ja selle vabastamine taastab suletud (ON) oleku.

Nupu piirlüliti

Joonis 31. Nupu piirlüliti sümbol

Mehaaniliselt käivitatav piirlüliti, mis kasutab surunupumehhanismi.See avab või sulgeb vooluringe, mis põhinevad masina liikumisel või objektiga kokkupuutel.

Kahe poolusega surunupu piirlüliti

Joonis 32. Kahe poolusega surunupu piirlüliti sümbol

Kahe poolusega piirlüliti, mis võimaldab juhtida kahte vooluahelat samaaegselt.Käivitamisel üks vooluahel avaneb, teine ​​aga võib olla suletud.

Vajutusnupp DPDT

Joonis 33. Nupu DPDT sümbol

Kahepooluseline topeltviske nupp, mis lülitab korraga kahte vooluahelat.Nupu vajutamine katkestab ühe vooluringi ja muudab teise ning vabastamine naaseb mõlema algsesse olekusse.

Ujuklüliti

Joonis 34. Ujuklüliti sümbol

Vedeliku taseme lüliti, mis avab või sulgeb vooluringi olenevalt ujuki asendist.See aktiveerub, kui vedelik tõuseb või langeb määratud tasemele.

Soojuslüliti

Joonis 35. Soojuslüliti sümbol

Temperatuurile reageeriv lüliti, mis hakkab tööle, kui eelseadistatud temperatuur on saavutatud.See normaliseerub, kui temperatuur langeb uuesti alla läve.

NC termolüliti

Joonis 36. NC termolüliti sümbol

Tavaliselt suletud termolüliti.Normaalsel temperatuuril jääb see SISSE, kuid kui temperatuur tõuseb üle seadepunkti, avab see vooluringi.See sulgub uuesti, kui temperatuur langeb.

EI OLE termolülitit

Joonis 37. Soojuslüliti EI ole sümbol

Tavaliselt avatud termolüliti.Normaaltemperatuuril jääb see välja lülitatuks, kuid kui temperatuur tõuseb üle läve, sulgeb see vooluringi.See avaneb uuesti, kui temperatuur langeb.

Valiku lüliti

Joonis 38. Valiku lüliti sümbol

Kahe või enama valitava asendiga pöördlüliti.See võib sõltuvalt konfiguratsioonist juhtida ühte või mitut vooluahelat.

Starter

Joonis 39. Käivitusümbol

Lüliti, mida kasutatakse luminofoorvalgustuse ahelates lambi elektroodide eelsoojendamiseks ja kontrollitud süüteimpulsi andmiseks lambi käivitamiseks.

Mercury lüliti

Joonis 40. Elavhõbeda lüliti sümbol

Kallutatav elavhõbedat sisaldav lüliti.Seadme kallutamine põhjustab elavhõbeda liikumist ja klemmide ühendamist või lahtiühendamist, lõpetades või avades vooluringi.

Jalaga juhitav lüliti

Joonis 41. Jalaga juhitava lüliti sümbol

Mehaaniliselt vastupidav lüliti, mida juhib jalasurve.Tavaliselt kasutatakse masinate juhtimisel, see teostab ühepooluselist lülitustoimingut.

DPST BBM lüliti

Joonis 42. DPST BBM lüliti sümbol

Kahepooluseline ühe viskega lüliti, mis kasutab BBM (break-befor-make) mehhanismi.See avab ühe vooluringi enne teise sulgemist.

DIP lüliti

Joonis 43. DIP-lüliti sümbol

Dual Inline Package (DIP) lülitikomplekt, mis sisaldab mitut miniatuurset lülitit kompaktses korpuses.Tavaliselt kasutatakse trükkplaatidel konfigureerimiseks ja seadistuste valimiseks.

Läheduse lüliti

Joonis 44. Läheduslüliti sümbol

Kontaktivaba anduri lüliti, mis aktiveerub objekti sattumisel tuvastuspiirkonda.Seda kasutatakse automatiseerimises, loendurites, häiretes ja loogilises juhtimises.

Neoonlambi lüliti

Joonis 45. Neoonlambi lüliti sümbol

Ühepooluseline lüliti sisseehitatud neoon-indikaatorlambiga.Lamp näitab, millal lülitit läbib vool.

Kuidas valida õige lüliti

Õigete lülitite valimine hõlmab lüliti disaini, elektrilise võimsuse ja funktsiooni sobitamist teie vooluahela või rakenduse vajadustega.

Tuvastage funktsioon, mida vajate - Tehke kindlaks, kas lüliti lülitab midagi SISSE/VÄLJA, vali režiime, pöörab suunda või annab hetkelise juhtimise.Selgitage, kas lüliti peaks jääma asendisse või naasma automaatselt.

Kontrollige elektrihinnanguid - Veenduge, et lüliti talub vajalikku pinget (V) ja voolu (A).Ohutuse ja vastupidavuse huvides valige alati tegelikust koormusest kõrgemad reitingud.

Valige õige kontakti konfiguratsioon - Otsustage, kas vajate SPST-d, SPDT-d, DPST-d või DPDT-d.Valige tavaliselt avatud (NO) või normaalselt suletud (NC) kontaktide vahel.

Kaaluge keskkonda - Välis- või tööstuslikuks kasutamiseks valige sobiva IP-klassiga lülitid (vee-/tolmukaitse).Otsige vastupidavaid konstruktsioone, kui lüliti puutub kokku vibratsiooni, kuumuse või niiskusega.

Valige täiturmehhanismi stiil - Valige lüliti-, klahv-, surunupu-, valiku-, pöörd- või liuglülitite vahel.Valige stiil, mis sobib teie mugavusega ja seadme disainiga.

Tagada õige paigaldus ja suurus - Kontrollige paneeli paksust, kinnitusava suurust ja vaba ruumi.Veenduge, et lüliti on füüsiliselt sobiv ja seda saab õigesti ühendada.

Hinnake ohutust ja standardeid - Otsige UL, IEC, CE või muude ohutusagentuuride poolt sertifitseeritud lüliteid.Hädaseiskamiste või ohutusahelate jaoks valige positiivse avanemismehhanismiga lülitid.

Järeldus

Lülitid ja nupud on väikesed osad, kuid need on elektriseadmete ohutuks ja korralikuks töötamiseks väga olulised.Mõistes, kuidas need töötavad ja mida nende sümbolid tähendavad, on lihtsam neid kasutada ja õiget tüüpi valida.Nende teadmistega saate valida õige lüliti iga projekti või seadme jaoks.
