50-amprist vooluahelat kasutatakse suure võimsusega rakendustes, nagu haagismajad, elektripliidid, elektriautode laadijad ja alampaneelid.Süsteemi ohutuks ja nõuetekohaseks tööks on vaja valida õige traadi tüüp ja suurus.Vale juhtme kasutamine võib põhjustada ülekuumenemist, voolukadu või isegi tulekahjuohtu.Selles artiklis käsitletakse erinevaid juhtmetüüpe, õigeid juhtme suurusi, peamisi tegureid, mis mõjutavad juhtmete valikut, ja 50-ampriliste vooluahelate ohutuid paigaldustavasid.

Kataloog

Joonis 1. 50-amprise juhtme suuruse ja juhtmestiku juhend

Erinevat tüüpi juhtmed 50-ampriliste vooluahelate jaoks

50-amprise vooluahelaga töötades on õiget tüüpi juhtmete valimine sama oluline kui õige suuruse valimine.Traadi tüüp mõjutab ohutust, vastupidavust ja süsteemi toimimist.Allpool on toodud 50-ampriliste vooluahelate jaoks kõige levinumad juhtmetüübid:

Vasktraat

Vasktraat on tavaline valik 50-amprised ahelad selle suurepärase juhtivuse ja töökindluse tõttu.Vasktraat suudab tõhusalt elektrivoolu kanda, mis tähendab, et see ei pea olema sama koormuse jaoks sama paks kui muud materjalid.See muudab paigaldamise lihtsamaks, säilitades samal ajal tugeva jõudluse.Vask on ka ülekuumenemise ja korrosiooni suhtes vastupidavam, muutes selle turvaliseks ja kauakestvaks valikuks selliste rakenduste jaoks nagu elektripliidid, EV laadijad ja kodu alampaneelid.

Alumiiniumist traat

Alumiiniumist traat on rohkem taskukohane ja kerge alternatiiv vasele, mida kasutatakse sageli suuremates paigaldustes või pikamaajooksudes.Kuigi see suudab taluda 50-amprist koormust, vajab see sama jõudluse saavutamiseks vasega võrreldes suuremat traati.Alumiinium paisub ja tõmbub rohkem kokku ka temperatuurimuutustega, mis võib ühendusi aja jooksul lõdvendada, kui seda õigesti ei paigaldata.Sel põhjusel on vaja spetsiaalseid pistikuid ja hoolikat paigaldamist.Seda kasutatakse välissüsteemide, sööturite ja eelarveteadlike projektide jaoks.

THHN / THWN Traat

THHN ja THWN juhtmed on üksikud isoleeritud juhid mis on tavaliselt paigaldatud sisemised kanalid.THHN on loodud vastu pidama kõrgele kuumusele, samas kui THWN sobib märg või niiske keskkond, muutes need mitmekülgseks kasutamiseks nii sise- kui ka välistingimustes.Nendel juhtmetel on tugev isolatsioon, mis kaitseb niiskuse, kuumuse ja hõõrdumise eest.Kuna neid juhitakse läbi torusüsteemide, on need vajalikud elektripaneelides, kaubanduslikes seadistustes ja tööstuslikes rakendustes, kus on vaja vastupidavust ja paindlikkust.

NM-kaabel (Romex)

NM kaabel, mida tavaliselt nimetatakse Romex, kasutatakse elamute juhtmestikus 50-amprisete vooluahelate jaoks kuivades siseruumides.See koosneb mitmest isoleeritud juhtmest, mis on kokku pandud kaitsva väliskesta sees, muutes selle paigaldamise hõlpsaks ilma juhtmeta.Seda tüüpi kaabel on mõeldud kodumasinate jaoks ahjud ja kuivatid, samuti siseruumide alampaneelid.Kuid see ei sobi välitingimustesse ega niiskesse keskkonda, kuna sellel puudub nende tingimuste jaoks vajalik veekindel kaitse.

UF-kaabel (maa-alune toitejuhe)

UF (Underground Feeder) kaabel on spetsiaalselt mõeldud kasutamiseks väljas ja maa all kasutada seal, kus niiskuskindlus on hädavajalik.Sellel on tugev ja vastupidav isolatsioon, mis kaitseb juhte vee eest, päikesevalgusja füüsiline kahju, mis võimaldab selle paljudel juhtudel ilma täiendava toruta otse maasse matta.See muudab selle ideaalseks välistingimustes asuvate ehitiste, näiteks kuuride, garaažide ja aiaseadmete toiteks.UF-kaabel pakub usaldusväärset lahendust 50-amprisetele vooluahelatele, mis peavad karmides keskkonnatingimustes ohutult töötama.

Standardne juhtme suurus 50-ampriste vooluahelate jaoks

Enamiku jaoks 50-amprised ahelad, standardne traadi suurus on 6 AWG vasktraati või 4 AWG alumiiniumtraati, olenevalt kasutatud materjalist. Vask on eelistatuim variant oma suurepärase juhtivuse tõttu, võimaldades sellel tõhusalt kanda elektrivoolu ilma liigse kuumuse kogunemiseta, mis muudab selle usaldusväärseks selliste rakenduste jaoks nagu elektripliidid, EV laadijad ja alampaneelid.Teisest küljest alumiiniumist on vähem juhtiv, seega vajab see sama 50-amprise koormuse ohutuks käsitlemiseks suuremat suurust, tavaliselt 4 AWG. Alumiinium on valitud jaoks pikemad jooksud või eelarvesõbralikud paigaldised selle madalama hinna ja kergema kaalu tõttu, kuid see nõuab korralikku paigaldamist, kuna see paisub ja tõmbub temperatuurimuutustega rohkem kokku.

Need standardsuurused põhinevad läbilaskvus, mis on maksimaalne vool, mida traat saab ohutult kanda ilma ülekuumenemiseta.Nii 6 AWG vask kui 4 AWG alumiinium vastavad tavatingimustes 50-amprise vooluahela nõuetele ja järgivad ohutusjuhiseid. Riiklik elektriseadustik.Õige juhtmesuuruse valimine aitab tagada stabiilse toiteallika, vähendab pingelangust ning hoiab ära ülekuumenemise või elektriohu.Mõnel juhul, näiteks pikamaa juhtmestik või kõrge temperatuuriga keskkond, võib ohutuse ja jõudluse säilitamiseks vaja minna suuremat juhtme suurust.

Juhtmete suuruse tabel 50-ampriste vooluahelate jaoks

Materjal	Standardne Traadi suurus	Läbilaskvus Vahemik	Rakendused
Vask	6 AWG	~55–65 amprit	Ahjud, elektriautode laadijad, alampaneelid
Alumiiniumist	4 AWG	~55–65 amprit	Pikad jooksud, eelarve installatsioonid

Kaugus (Ühesuunaline)	Soovitatav Vase suurus	Soovitatav Alumiinium Suurus
Kuni 50 jalga	6 AWG	4 AWG
50–100 jalga	4 AWG	2 AWG
100–150 jalga	3 AWG	1 AWG

Mis mõjutab 50-amprise juhtme suurust?

Kaugus (Traadi pikkus) – traadi pikkus on nõutav.Kui juhe on pikk, kaob selle liikumise ajal osa voolust.See tähendab, et seade saab vähem voolu ja juhe võib kuumeneda.Selle parandamiseks peaksid pikemad juhtmed olema paksemad, et need saaksid ohutult toidet kanda.

Materjali tüüp (Vask vs alumiinium) – traadi tüüp on samuti oluline.Vask kannab paremini elektrit, nii et see võib olla väiksem.Alumiinium ei kanna nii hästi elektrit, seega peab see sama 50-amprise vooluga hakkama saamiseks olema suurem.Seetõttu on traadi suuruse valimisel vaja materjali.

Temperatuur ja keskkond - Kuumus ja ilm võivad traati mõjutada.Kui see on kuum, võib traat rohkem kuumeneda ja ei pruugi ohutult töötada.Kui juhe on väljas või kuumas kohas, võib vaja minna paksemat traati või paremat isolatsiooni.

Paigaldusmeetod - Oluline on ka see, kuidas te juhtme paigaldate.Kui juhtmed on toru sees või rühmitatud, võib kuumeneda.See võib muuta traadita ühenduse turvaliseks.Sel juhul on parem paksem traat.Vabas õhus olevad juhtmed võivad kergemini jahtuda.

Koormuse tüüp ja kasutamine - Seadme tüüp mõjutab ka traadi suurust.Mõned seadmed (nt elektriautode laadijad või kütteseadmed) töötavad pikka aega.Need võivad traadi kuumaks muuta, mistõttu võib vaja minna paksemat traati.Erinevad seadmed kasutavad ka erinevat võimsust.

Miks on õige traadi suurus oluline?

Õige traadi suuruse valimine on vajalik ohutuse ja jõudluse tagamiseks. Kui traat on liiga väike, saab üle kuumeneda kui seda läbib liiga palju voolu.See võib traati kahjustada, sulatage isolatsioon, või isegi põhjustada tulekahju.Väike juhe ei suuda ka piisavalt toidet korralikult anda, mistõttu seadmed võivad halvasti töötada või lakata töötamast.

Õige suurusega juhtme kasutamine aitab süsteemil ohutult ja sujuvalt töötada.See võimaldab elektril voolata ilma liigse kuumuseta, hoiab pinge stabiilsena ja kaitseb teie seadmeid kahjustuste eest.Samuti aitab see teie juhtmestikul järgida ohutusreegleid, nagu riiklik elektrikoodeks.

NECi reeglid juhtmete ja kaitselülitite suuruse kohta

The Riiklik elektriseadustik annab juhiseid elektrisüsteemide ohutuse ja töökindluse tagamiseks.Üks reegel on see, et juhtme suurus peab vastama kaitselüliti nimiväärtusele, mis tähendab, et traat peaks suutma kanda kaitselüliti lubatud voolu ilma ülekuumenemiseta.50-amprise vooluahela jaoks on standardne juhtme suurus 6 AWG vask või 4 AWG alumiinium, mis saab tavatingimustes koormaga ohutult hakkama.

NEC kasutab ka võimsust, mis on maksimaalne vool, mida juhe ohutult kanda saab.Need väärtused sõltuvad sellistest teguritest nagu isolatsiooni tüüp, temperatuur ja paigaldusviis.Sellest hetkest alates võivad sama juhtme suurusel olla olenevalt olukorrast veidi erinevad voolupiirangud.

Teine peamine reegel kehtib pideva laadimise kohta, mis on seadmed, mis töötavad pikka aega, näiteks elektriautode laadijad või kütteseadmed.Sellistel juhtudel tuleks vooluringi kasutada ainult kuni umbes 80% võimsusest.See tähendab, et 50-amprise koormuse korral võib ohutuks tööks olla vaja kõrgema nimiväärtusega kaitselülitit, näiteks 60-amprit.

Mis on kaitselüliti?

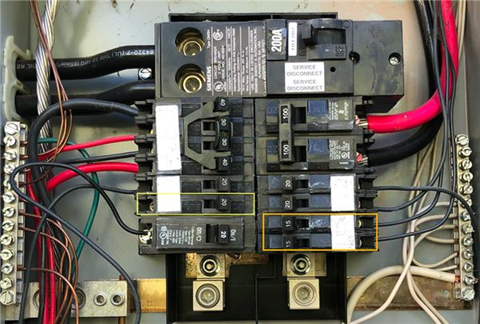

Joonis 2. Kaitselülititega elektripaneel

Kaitselüliti on elektrisüsteemides kasutatav ohutusseade, mis kaitseb juhtmeid ja seadmeid kahjustuste eest.See lülitab toite automaatselt välja, kui vooluringi läbib liiga palju voolu, näiteks ülekoormuse või lühise korral.See aitab vältida ülekuumenemist, elektrikahjustusi ja tuleohtu.Kaitselüliti sees on mehhanism, mis tuvastab, kui vool on liiga kõrge.Kui see juhtub, lülitab see kiiresti elektrivoolu välja.Kui probleem on lahendatud, saab kaitselüliti toite taastamiseks uuesti sisse lülitada.

Traadi suuruse rakendused

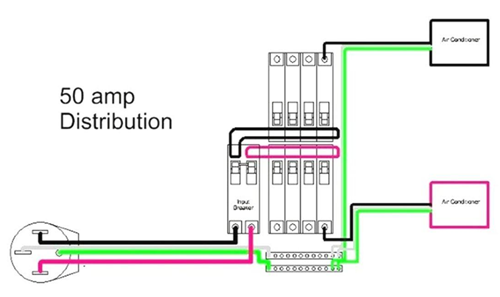

Joonis 3. 50-amprine voolujaotus mitmele koormusele

Juhtme suurus 50-amprise haagissuvila ühenduste jaoks

50-amprine haagissuvila ühendus annab voolu suurtele haagismajadele, et need saaksid samaaegselt kasutada paljusid seadmeid, nagu konditsioneerid, külmikud ja tuled.50-amprine kasutab 4-juhtmelist süsteemi kahe kuuma juhtmega, millest üks on null ja üks maandus.Ohutuse huvides on tavaline juhtme suurus 6 AWG vask või 4 AWG alumiinium, mis talub 50 amprit ilma ülekuumenemiseta.Kui juhe on pikk, võib toite stabiilsena hoidmiseks vaja minna jämedamat traati.Õige pistikupesa (tavaliselt NEMA 14-50) kasutamiseks ja riikliku elektrikoodeksi ohutuseeskirjade järgimiseks on vaja ka 50-amprist.Kuna haagissuvila ühendused on tavaliselt väljas, tuleks juhtmestikku kaitsta vihma ja ilmastiku eest.

Elektripliidi juhtme suurus

Elektripliit vajab palju voolu, seega kasutab see 50-amprist vooluahelat.Tavaline traadi suurus on 6 AWG vasest või 4 AWG alumiiniumist, et see saaks ohutult toidet kanda.50-amprine kasutab 4-juhtmelist seadistust kahe kuuma juhtmega, millest üks on null ja üks maandus.See vajab ka õiget pistikupesa, tavaliselt NEMA 14-50, ja peaks järgima riikliku elektrikoodeksi ohutusreegleid.Kui traat on pikk, võib vaja minna paksemat traati.Õige läbimõõduga traadi kasutamine aitab hoida ahju ohutu ja töökorras.

EV laadijate juhtme suurus

EV-laadijad kasutavad palju energiat, seega vajavad nad tavaliselt 50-amprist vooluahelat.Tavaline traat on 6 AWG vasest või 4 AWG alumiiniumist, et laadija saaks ohutult töötada.EV laadijad töötavad tavaliselt pikka aega, seetõttu nimetatakse neid pidevaks laadimiseks.Selle tulemusena ei tohiks traati ja kaitselülitit kogu aeg täisvõimsusel rakendada.See on kohustatud järgima riikliku elektriseadustiku ohutusreegleid.

Alampaneelide traadi suurus

Alampaneeli kasutatakse toite saatmiseks põhipaneelilt teise piirkonda, näiteks garaaži, töökotta või mõnda muusse majaossa.50-amprise seadistuse puhul on tüüpilised juhtmesuurused 6 AWG vask või 4 AWG alumiinium.Alampaneelid kasutavad 4-juhtmelist ühendust, mis hoiab süsteemi ohutuna ning eraldab nulli ja maanduse korralikult.See seadistus aitab vältida elektriprobleeme ja suurendab ohutust.

Traadi suurus generaatoriühenduste jaoks

Generaatori ühendusi kasutatakse varutoite tagamiseks, kui põhitoide on välja lülitatud.50-amprise seadistuse puhul on tüüpilised juhtmesuurused 6 AWG vasest või 4 AWG alumiiniumist.Need seadistused kasutavad generaatori ohutuks ühendamiseks sageli korralikku pistikut ja pistikupesa, näiteks NEMA 14-50.Juhtmed peavad olema tugevad ja hästi kaitstud, eriti välistingimustes kasutamiseks.

50-amprise juhtmestiku ohutu paigaldamine

• Lülitage toide välja – Elektrilöögi vältimiseks lülitage enne tööde alustamist alati toide välja.

• Planeerige traadi tee – Otsustage, kus juhe jookseb, ja mõõtke kaugus enne paigaldamist.

• Kasutage õiget traati – Kasutage 50-amprise vooluahela jaoks 6 AWG vaske või 4 AWG alumiiniumi.

• Paigaldage kaitselüliti korralikult – Ühendage juhe kindlalt paneeli 50-amprise kaitselülitiga.

• Järgige õiget juhtmestiku seadistamist – Ohutuse tagamiseks kasutage õigeid ühendusi (kuum, neutraalne ja maandus).

• Kaitske juhtmeid – Kasutage toru või korralikku isolatsiooni, eriti välistingimustes või avatud aladel.

• Kinnitage kõik ühendused – Ülekuumenemise vältimiseks veenduge, et kõik klemmid on tihedalt kinni.

• Testige süsteemi – Lülitage toide uuesti sisse ja kontrollige, kas kõik töötab õigesti.

• Järgige ohutusstandardeid – Järgige alati riikliku elektriseadustiku eeskirju.

Järeldus

Ohutuse ja jõudluse tagamiseks on vaja valida 50-amprise vooluahela jaoks õige juhtme suurus.Standardsuurused, nagu 6 AWG vask või 4 AWG alumiinium, taluvad tavatingimustes koormust, kuid arvesse tuleks võtta ka muid tegureid, nagu kaugus, keskkond ja kasutus.Õigete juhiste järgimine ja paigalduse hoolikas planeerimine aitab vältida probleeme ja hoiab süsteemi töökindlana.Kasutades õiget juhet ja järgides ohutusreegleid, saate tagada ohutu ja tõhusa elektriseadistuse.
