Lukuv vs mittefikseeriv relee: kumb on parem?
2026-04-27 25

Releed on olulised komponendid, mida kasutatakse elektriahelate ohutuks ja tõhusaks juhtimiseks.Need võimaldavad väikese signaaliga vahetada suuremaid seadmeid, nagu mootorid, tuled ja seadmed.Paljudes süsteemides võib õiget tüüpi relee valimine mõjutada kogu vooluringi toimimist.Selles artiklis selgitatakse lukustavate ja mittefikseerivate releede erinevust, nende tööd ja millal peaksite neid kasutama.See hõlmab ka juhtmeid, levinud vigu ja tõrkeotsingu näpunäiteid, mis aitavad teil releed tegelikes rakendustes õigesti kasutada.

Kataloog

Joonis 1. Lukustatav vs mittefikseeriv relee

Mis on relee?

A relee on an elektriliselt juhitav lüliti mis võimaldab väikese elektrilise signaaliga ohutult juhtida suuremat ja võimsamat vooluahelat.See toimib, saates väikese voolu mähisele, mis loob magnetjõu, mis liigutab sisekontakte teise ahela avamiseks või sulgemiseks.See võimaldab lihtsatel seadmetel, nagu mikrokontroller või lüliti, juhtida suurema võimsusega seadmeid, nagu mootoreid, tulesid või seadmeid, ilma kõrgepinget otse käsitsemata.Relee üks omadus on elektriisolatsioon, mis hoiab juhtkülje koorma poolest eraldi ja aitab kaitsta tundlikke osi kahjustuste eest.Releedel on tavaliselt normaalselt avatud (NO) või normaalselt suletud (NC) kontaktid, mis määravad, kas vooluahel on vaikimisi väljas või sisse lülitatud.

Et mõista, kuidas releed tegelikes rakendustes töötavad, vaatame kahte peamist tüüpi: lukustusreleed ja mittelukustuvad releedja kuidas igaüks neist töötab.

Mis on lukustusrelee ja kuidas see töötab?

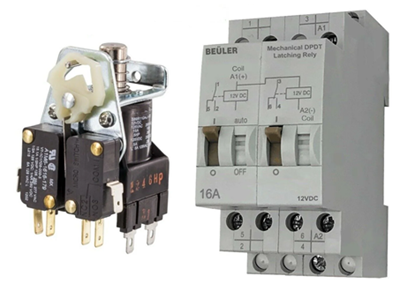

Joonis 2. Lukustusrelee näited

A lukustusrelee on relee, mis jääb SISSE või VÄLJA ka pärast toite eemaldamist.See "mäletab” on viimane olek, nii et te ei vaja selle paigal hoidmiseks pidevat toidet.Seetõttu nimetatakse seda ka a bistabiilne relee.

See toimib järgmiselt: saadate relee mähisele lühikese elektriimpulsi ja see lülitub sisse või välja.Sees hoiab kontakte paigal mehaaniline riiv või väike magnet.Kui see lülitub, jääb see sinna ka siis, kui toide on kadunud.Oleku uuesti muutmiseks saadate lihtsalt uue impulsi.

Levinud on kaks tüüpi.A ühepooliline lukustusrelee kasutab ühte mähist ja muudab olekut olenevalt voolu suunast.A kahe mähisega lukustusrelee kasutab kahte mähist, ühte mähist kasutatakse selle sisselülitamiseks ja teist kasutatakse selle väljalülitamiseks.Kahe spiraaliga konstruktsioone on lihtsam juhtida ja need on praktilistes ahelates tavalisemad.Tavaliselt kasutate lukustusreleed, kui soovite energiat säästa või seadistust säilitada isegi voolukadu ajal.

Siiski tuleb arvestada ka mõne asjaga.Juhtimisahel võib olla veidi keerulisem ja selle oleku muutmiseks peate veenduma, et saadetakse õige signaal.

Mis on mittefikseeriv relee, kuidas see töötab?

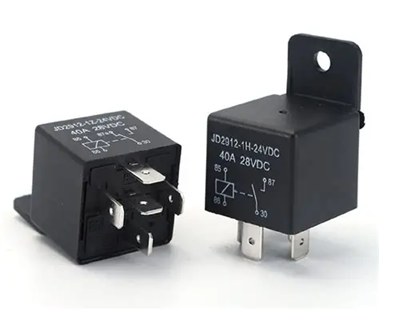

Joonis 3. Autode mittefikseeriv relee

A lukustamata relee on relee, mis jääb SISSE ainult siis, kui toite toite.Kui toide on eemaldatud, naaseb see automaatselt algsesse olekusse.See ei salvesta ega mäleta oma viimast asukohta.

See toimib järgmiselt: kui lülitate mähisele toite, tõmbab see sisemisi kontakte ja muudab vooluringi olekut.Kuid erinevalt lukustusreleest on see olemas sees pole lukustusmehhanismi.Seega, kui toide peatub, kaob magnetjõud ja sisseehitatud vedru lükkab kontaktid tagasi vaikeasendisse.

Märkate, et see järgib alati oma vaikekäitumist.Tavaliselt avatud (NO) relee jääb VÄLJAS, kuni selle toite sisse lülitate, samas kui tavaliselt suletud (NC) relee jääb SISSE, kuni selle aktiveerite.

Tavaliselt kasutate mittelukustuvat releed, kui seade peab töötama ainult siis, kui toide on olemas, näiteks mootorites, ventilaatorites või juhtimissüsteemides, mis peaksid toite katkemisel kohe peatuma.Seda on lihtne kasutada, kuid see vajab pidevat toidet, kui soovite, et see aktiivne püsiks.

Lukustatav vs mittefikseeriv relee: peamised erinevused

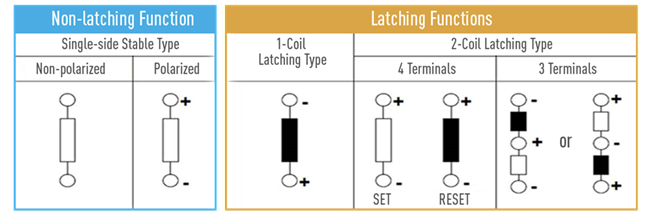

Joonis 4. Lukustus- ja mittelukustusrelee funktsioonid

Nüüd, kui olete näinud, kuidas mõlemad töötavad, on siin nende lihtne võrdlus, et saaksite kiiremini valida.

Lukustusrelee säilitab oma viimase oleku isegi siis, kui toide on eemaldatud, samas kui mittelukustuv relee jääb aktiivseks ainult siis, kui toide on ühendatud.See üks erinevus mõjutab seda, kuidas nad käituvad, kui palju energiat nad kasutavad ja kus peaksite neid kasutama.Siin on selge võrdlus:

Riigi mälu

- Lukustusrelee jätab meelde oma viimase SEES või VÄLJAS oleku.
- Mittelukustuv relee naaseb alati vaikeolekusse.

Võimsusnõue

- Lukustusrelee vajab toidet ainult lülitamisel.
- Mittelukustuv relee vajab sisselülitamiseks pidevat toidet.

Energiatõhusus

- Lukustusreleed on energiasäästlikumad, eriti akusüsteemide puhul.
- Mittelukustuvad releed tarbivad aja jooksul rohkem energiat.

Kontrollimeetod

- Lukustusreleed vajavad impulsssignaale (mõnikord eraldi ON/OFF juhtimine).
- Mittelukustuvad releed on lihtsamad, aktiveerimiseks kasutage lihtsalt toidet.

Ebaõnnestunud käitumine

- Lukustusreleed jäävad toitekadu ajal viimasesse olekusse.
- Mittelukustuvad releed lähtestuvad, kui toide kaob (mõnede süsteemide puhul ohutum).

Tüüpilised rakendused

- Lukustusreleed kasutatakse nutiseadmetes, mäluahelates ja vähese energiatarbega süsteemides.
- Mittefikseeruvaid releesid kasutatakse mootorites, seadmetes ja süsteemides, mis peavad voolukatkestuse korral seiskuma.

Lukustusreleede ja mittelukustusreleede eelised ja puudused

Lukustusrelee

Eelised:

• Kasutab väga vähe energiat, kuna vajab toidet ainult ümberlülitamisel

• Jätab oma viimase oleku isegi voolukatkestuse ajal meelde

• Suurepärane akutoitega ja energiasäästlike süsteemide jaoks

• Vähendab aja jooksul soojuse ja elektri raiskamist

Puudused:

• Juhtimine võib olla veidi keerulisem (impulss- või kahepooliline juhtimine)

• Peate jälgima selle hetkeseisu oma süsteemis

• Pole ideaalne, kui soovite, et süsteem pärast voolukadu automaatselt lähtestuks

Mittefikseeriv relee

Eelised:

• Lihtne kasutada, aktiveerimiseks kasutage lihtsalt toidet

• Prognoositav käitumine (naaseb alati vaikeolekusse)

• Parem tõrkekindlate süsteemide jaoks, kus VÄLJAS olek on turvalisem

• Lihtsam projekteerida ja juhtida enamikus vooluringides

Puudused

• Sees püsimiseks vajab pidevat toidet

• Aja jooksul kulutab rohkem energiat

• Pikaajalisel kasutamisel võib tekitada rohkem soojust

Millal peaksite kasutama mittefikseerivat ja lukustuvat releed?

Lukustatava ja mittelukustava relee vahel valimine sõltub sellest, kuidas soovite, et teie süsteem käituks toite sisselülitamise ajal ja pärast seda.

Sa peaksid kasutage lukustusreleed kui tahad säästa energiat või säilitada viimane olek isegi pärast toite eemaldamist.See on hea valik akutoitel seadmetele, nutikodu lülititele ja süsteemidele, mis peavad meeles pidama, kas need olid SISSE või VÄLJAS.Kuna see vajab voolu ainult ümberlülitamisel, aitab see aja jooksul energiakasutust vähendada.See on kasulik ka olukordades, kus soovite, et seade jätkaks töötamist oma viimases olekus ka pärast voolukatkestust.

Teisest küljest peaksite kasutage mittefikseerivat releed kui soovite, et süsteem seda teeks töötada ainult siis, kui toide on olemas.Seda kasutatakse mootorites, ventilaatorites, seadmetes ja tööstuslikes juhtimissüsteemides, kus seade peaks pärast toite väljalülitamist kohe seisma.See muudab selle paljude rakenduste jaoks turvalisemaks, kuna see naaseb automaatselt vaikeolekusse.Seda on ka lihtsam juhtida, kuna selle aktiveerimiseks on vaja ainult toidet.

Kuidas valida lukustuva ja mittelukustuva relee vahel

Õige relee valimine pole keeruline, kui keskendute sellele, kuidas teie süsteem peab käituma.

Esiteks, mõtle energiakasutuse kohta.Kui teie projekt töötab akuga või soovite energiat säästa, on lukustusrelee parem valik, kuna see kasutab voolu ainult ümberlülitamisel.Kui energiatarve pole muret, lukustamata relee võib hästi töötada.

Järgmiseks mõelge, mis peaks juhtuma voolukatkestuse ajal.Kui soovite, et seade jääks viimasesse olekusse, kasutage lukustusreleed.Kui soovite, et süsteem lülituks ohutuse tagamiseks automaatselt VÄLJA või lähtestaks, on mittefikseeriv relee turvalisem valik.

Peaks ka vaatama kontrolli keerukust.Lukustusreleed võivad vajada impulsssignaale või eraldi sisse- ja väljalülitamist, mis muudab konstruktsiooni pisut keerukamaks.Mittelukustuvad releed on lihtsamad, kuna nende aktiivsena hoidmiseks rakendate lihtsalt toidet.

Teine tegur on rakenduse tüüp.Nutiseadmete, mälupõhiste süsteemide või energiasäästlike konstruktsioonide puhul kasutatakse lukustusreleed.Mootorite, seadmete ja tööstussüsteemide jaoks, mis peaksid töötama ainult toiteallikana, sobivad paremini mittelukustuvad releed.

Lukustus- ja mittelukustusreleede juhtmestiku erinevused

Juhtmete erinevus tuleneb peamiselt sellest, kuidas iga releed juhitakse.

A lukustamata relee on lihtne ühendada.Ühendate mähise toiteallikaga lüliti või juhtsignaali kaudu.Kui toide on sisse lülitatud, aktiveerub relee.Kui toide on eemaldatud, lülitub see välja.Koormus on ühendatud COM-, NO- või NC-kontaktide kaudu, olenevalt sellest, kuidas soovite vooluringi käituda.See seadistus on lihtne, kuna selle sisselülitamiseks vajate ainult ühte juhtliini.

A lukustusrelee on erinevalt ühendatud, kuna see vajab sisselülitamiseks signaali ja väljalülitamiseks teist signaali.Kahe mähisega lukustusrelee puhul on teil kaks eraldi sisendit, üks mähis SET (SISSE) ja teine ​​RESET (VÄLJA) jaoks.Iga mähis käivitatakse lühikese impulsi abil.Ühepoolilise lukustusrelee puhul sõltub juhtmestik polaarsusest, mis tähendab, et voolu suund määrab, kas see lülitub sisse või välja.See muudab juhtmestiku veidi keerulisemaks võrreldes mittefikseeriva releega.

Levinud vead releede kasutamisel

Siin on kõige levinumad vead, mida peaksite releede kasutamisel vältima:

Vale relee tüübi valimine - Lukustusrelee kasutamine mittefikseeriva relee asemel (või vastupidi) võib põhjustada süsteemi ebaõiget käitumist.

Vale juhtmestik (NO ja NC segadus) – Tavaliselt avatud (NO) ja tavaliselt suletud (NC) kontaktide segamine võib panna seadme valel ajal SISSE või VÄLJA lülituma.

Vale relee reitingu kasutamine - Kui relee ei vasta teie pingele või voolule, võivad kontaktid üle kuumeneda, põleda või ebaõnnestuda.

Mähisel pole flyback-dioodi - Dioodi vahelejätmine võib põhjustada pinge hüppeid, mis võivad kahjustada teie mikrokontrollerit või juhtahelat.

Mittelukustuvate releede liiga kaua sisselülitamine - Pidev võimsus võib kaasa tuua suurema energiatarbimise ja lisasoojuse.

Nõuetekohase isolatsiooni ja kaitse ignoreerimine - See võib põhjustada müraprobleeme või kahjustada tundlikke elektroonilisi komponente.

Releeprobleemide tõrkeotsing

Kui teie relee ei tööta korralikult, on siin mõned levinumad probleemid ja kuidas saate neid kontrollida.

Relee ei klõpsa (lülitusheli puudub) – Kontrollige, kas mähis saab voolu.Pinge kontrollimiseks kasutage multimeetrit.Kui pinget pole, võib probleem olla juhtahelas või juhtmestikus.

Relee klõpsab, kuid ei lülita koormust ümber - Kontaktid võivad olla kahjustatud või kulunud.Samuti kontrollige, kas koormuse juhtmestik on õigesti ühendatud COM-, NO- või NC-ga.

Relee on kinni jäänud SISSE või VÄLJAS - See võib juhtuda keevitatud kontaktide või mehaanilise rikke tõttu.Lukustusreleede puhul kontrollige ka, kas saadetakse õige impulsssignaal.

Katkendlik operatsioon (töötab mõnikord) – selle probleemi võivad põhjustada lahtised juhtmed, kehvad ühendused või ebastabiilne toiteallikas.Kontrollige kõiki klemme ja ühendusi.

Ülekuumenemise relee - See tähendab tavaliselt, et relee on ülekoormatud või võtab liiga palju voolu.Veenduge, et relee reiting vastaks teie koormusele.

Juhtahel ei reageeri korralikult - Kui kasutate mikrokontrollerit, kontrollige puuduvaid komponente, nagu flyback-diood, või valesid signaalitasemeid.

Järeldus

Lukustatavad ja mittelukustuvad releed võivad välja näha sarnased, kuid käituvad väga erinevalt.Lukustusrelee on parim, kui on vaja energiat säästa või säilitada viimane olek, samas kui lukustamata relee on parem lihtsaks juhtimiseks ja automaatseks lähtestamiseks.Mõistes, kuidas iga tüüp töötab, koos nende eeliste, juhtmestiku ja levinud probleemidega, saate valida oma projekti jaoks õige relee.Lõpuks aitab õige relee valimine parandada teie süsteemi ohutust, jõudlust ja töökindlust.
