Etherneti kaudu toide: nutikas viis võrguseadmete toitmiseks
2026-05-19 262

Power over Ethernet (PoE) on praktiline viis võrguseadmete toiteks Etherneti kaabli abil.See aitab muuta paigaldamise puhtamaks ja lihtsamaks, eriti seadmete puhul, mis on paigutatud seintele, lagedele või aladele, kus pole lähedal asuvaid pistikupesasid.See artikkel selgitab PoE toimimist, selle standardeid, tavalist riistvara, parimaid kasutusviise, eeliseid, piiranguid ja võimalikke probleeme.

Kataloog

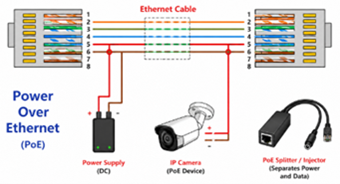

Joonis 1. Etherneti (PoE) põhitoite skeem

Mis on Power over Ethernet (PoE)?

Toide Etherneti kaudu (PoE) on võrgutehnoloogia, mis võimaldab ühel Etherneti kaablil edastada samaaegselt nii elektrienergiat kui ka andmeid.Selle asemel, et kasutada eraldi toite- ja võrgukaableid, PoE ühendab mõlemad funktsioonid üheks ühenduseks, muutes seadme paigaldamise lihtsamaks ja tõhusamaks.PoE-d kasutatakse laialdaselt võrguga ühendatud seadmetes, nagu IP-kaamerad, traadita pääsupunktid, VoIP-telefonid, nutikad andurid, juurdepääsukontrollisüsteemid ja muud IoT-seadmed.Need seadmed saavad toidet otse Etherneti kaabli kaudu, edastades samal ajal ka võrguandmeid.

Üks PoE peamisi eeliseid on lihtsam paigaldamine.Seadmeid saab paigutada kohtadesse, kus pistikupesad ei pruugi olla saadaval, näiteks laed, välisseinad, laod, tehased või kaugseirealad.Samuti aitab PoE vähendada kaablite segadust, vähendada paigalduskulusid ja lihtsustada võrgu laiendamist, minimeerides vajaduse täiendava elektrijuhtmestiku järele.

Kuidas Etherneti kaudu toide töötab

Etherneti toide töötab poolt võimsuse ja andmete saatmine sama Etherneti kaabli kaudu.See tähendab, et üks kaabel võib ühendada seadme võrku ja anda sellele ka tööks vajaliku toite.Etherneti kaabli sees on mitu väikest vaskjuhtmepaari.PoE seadistuses kasutatakse neid juhtmepaare võrguandmete ja alalisvoolu samaaegseks edastamiseks.Seega ei vaja seade alati eraldi toitekaablit.

Enne toite saatmist kontrollib PoE-seade, kas ühendatud seade toetab PoE-d.See on vajalik, kuna see aitab vältida toite saatmist tavalisele seadmele, mis pole PoE jaoks mõeldud.

Kuidas Etherneti kaablid toidet kannavad

Etherneti kaabli sees on keerdjuhtmepaarid.Neid juhtmepaare kasutatakse tavaliselt andmete saatmiseks seadmete vahel.PoE-s võivad mõned neist juhtmepaaridest kanda ka elektrienergiat.Toide ei takista andmete töötamist.Mõlemad võivad liikuda sama kaabli kaudu, kuna PoE-seadmed on loodud nende ohutuks haldamiseks.Olenevalt seadistusest võib toide kasutada andmetena samu juhtmepaare või kaabli sees erinevaid juhtmepaare.

Mis on PSE ja PD

PoE süsteemis on kaks põhiosa:

• PSE tähendab Power Sourcing Equipment.See on seade, mis saadab toidet Etherneti kaabli kaudu.

• PD tähendab toiteseadet.See on seade, mis saab Etherneti kaabli kaudu toidet ja andmeid.

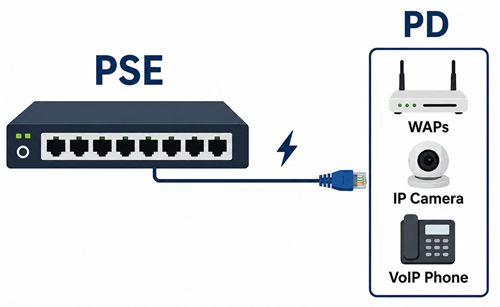

Joonis 2. PSE ja PD PoE süsteemis

Enne toite saatmist kontrollib PSE, kas PD on PoE-ga ühilduv.See aitab hoida ühendust turvalisena ja kaitseb seadmeid, mis ei toeta PoE-d.

Režiim A vs režiim B PoE

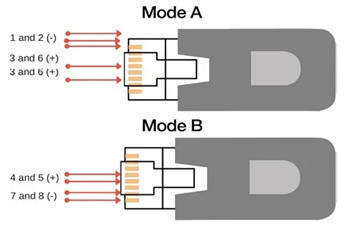

Joonis 3. PoE režiim A vs režiim B

Režiim A ja režiim B on kaks võimalust, kuidas PoE saab Etherneti kaablis olevate juhtmepaaride kaudu toidet saata.

• Režiimis A, toide ja andmeside kasutavad samu juhtmepaare.

• Režiimis B, kasutab toide andmepaaridest eraldi juhtmepaare.

Tavaliselt ei pea te seda käsitsi valima, kuna enamik PoE seadmeid tegeleb sellega automaatselt.Oluline on see, et mõlemad meetodid võimaldavad ühel Etherneti kaablil toidet ja andmeid ohutult kanda.

PoE standardid ja võimsustasemed

Power over Ethernet süsteemid on saadaval erinevate võimsustasemetega, et toetada erinevate toitevajadustega seadmeid.Kolm levinumat versiooni on PoE, PoE+ ja PoE++.Peamised erinevused nende vahel on kasutatav IEEE standard, maksimaalne väljundvõimsus ja nende toetatavate seadmete tüübid.

Funktsioon	PoE	PoE+	PoE++
IEEE standard	IEEE 802.3af	IEEE 802.3at	IEEE 802.3bt
Maksimaalne võimsus allikast	15,4 W	30 W	60 W kuni 100 W
Tüüpiline jõud Saadaval seadmele	~12,95 W	~25,5 W	~51 W kuni 71 W
Kaabli paar Kasutamine	2 paari	2 paari	4 paari
Levinud Seadmed	VoIP telefonid, põhilised IP-kaamerad	PTZ kaamerad, kaheribalised pääsupunktid	Digitaalne märgistus, PoE valgustus, õhukesed kliendid
Väljalaskeaasta	2003. aasta	2009	2018

PoE, PoE+ ja PoE++ vahel valides on peamiseks teguriks ühendatud seadme energiavajadus.Suurema võimsusega PoE standardi kasutamine võib toetada nõudlikumaid seadmeid, kuid nii toiteallikas kui ka toitega seade peavad õigeks tööks toetama sama standardit.

PoE riistvara ja võrguseadmed

PoE riistvara kasutatakse Etherneti kaablite kaudu võrguseadmetele toite ja andmete saatmiseks.Seadmete hulka kuuluvad PoE-lülitid, PoE-pihustid, jaoturid, pikendused ja sobivad Etherneti kaablid.

PoE lüliti vs PoE pihusti

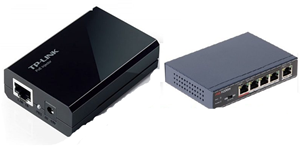

Joonis 4. PoE lüliti vs PoE pihusti

PoE-lüliti on sisseehitatud PoE-toitega võrgulüliti.See võib ühendada ja toita mitut PoE-seadet ühest keskseadmest.See on parem valik suuremate seadistuste jaoks, millel on mitu IP-kaamerat, pääsupunktid, VoIP-telefonid või nutiseadmed.

PoE-pihusti lisab toite ühele Etherneti kaablile.See on parim, kui teil on juba tavaline mitte-PoE-lüliti, kuid teil on vaja toita ainult ühte või mõnda PoE-seadet.Väikeste seadistuste jaoks on see odavam, kuid paljude seadmete jaoks pole see nii praktiline.

Funktsioon	PoE Lüliti	PoE Injektor
Parim jaoks	Mitu PoE-d seadmeid	Üks või paar PoE seadmed
Funktsioon	Varud toide ja andmed lülitite portidest	Lisab jõudu olemasolev Etherneti liin
Seadistuse suurus	Keskmine kuni suured võrgud	Väike või ajutised seadistused
Maksumus	Kõrgem ettemaksu	Madalam kulu lihtsaks kasutamiseks
Kasutamise näide	CCTV süsteem, kontoris WiFi, nutikas hoone	Üks IP kaamera või pöörduspunkti

PoE jaoturid ja pikendajad

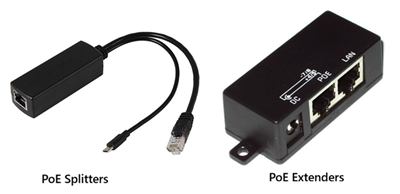

Joonis 5. PoE splitter ja PoE injektorseadmed

PoE jaotur kasutatakse juhul, kui seade ei toeta otseselt PoE-d.See jagab Etherneti ühenduse kaheks väljundiks: üks andmete ja teine ​​toite jaoks.See võimaldab mitte-PoE-seadmel töötada PoE-kaabliga.

PoE pikendaja kasutatakse, kui kaabli vahemaa on liiga pikk.Standardne Ethernet on tavaliselt piiratud umbes 100 meetriga.PoE pikendaja aitab jätkata toite- ja andmeühendust sellest vahemaast kaugemal.

Parimad Etherneti kaablid PoE jaoks

Hea kaabli kvaliteet on PoE stabiilse jõudluse jaoks oluline.Kehvad kaablid võivad põhjustada voolukadu, ülekuumenemist või seadme ebastabiilset tööd.Enamiku PoE ja PoE+ süsteemide puhul Tavaliselt piisab Cat5e-st.Suurema võimsusega PoE++ või pikemate kaablite jaoks Cat6 või Cat6a on parem valik, kuna need taluvad paremini elektrit ja soojust.Samuti on parem kasutada vasega kaetud alumiiniumkaablite asemel puhtast vasest Etherneti kaableid, kuna puhas vask tagab stabiilsema toiteallika.

PoE-tehnoloogia parimad rakendused

IP turvakaamerad - PoE toidab IP-kaameraid ja tagab võrguühenduse ühe Etherneti kaabli kaudu.

Traadita pääsupunktid - PoE toidab Wi-Fi pääsupunkte ilma eraldi toitejuhtmeid vajamata.

VoIP telefonid - PoE toidab kontori VoIP-telefone, kasutades sama võrgukaablit.

IoT-seadmed - PoE toetab IoT-seadmete toite- ja andmeühendust ühe kaabli kaudu.

Targad hooned - PoE-d kasutatakse nutikas valgustuses, andurites ja hooneautomaatikasüsteemides.

Digitaalmärgid - PoE toidab digitaalkuvareid ja ühendab need võrku.

Võrgulülitid - PoE-lülitid annavad ühendatud PoE-seadmetele toite.

Nutikad uksepääsusüsteemid - PoE toidab nutikaid lukke ja juurdepääsu juhtimisseadmeid.

Tööstuslikud seiresüsteemid - PoE toidab tööstuslikke andureid ja jälgimisseadmeid.

Nutikad koduseadmed - PoE lihtsustab nutika kodu seadmete paigaldamist, vähendades lisajuhtmeid.

PoE eelised ja piirangud

PoE eelised:

• Kasutab üht Etherneti kaablit nii toite kui andmeside jaoks

• Vähendab kaablite segadust

• Lihtsustab seadme paigaldamist

• Vähendab elektripistikupesade vajadust

• Võimaldab paindlikku seadme paigutust

• Toetab tsentraliseeritud toitehaldust

• Töötab lihtsalt varutoitesüsteemidega

• Loob puhtama võrgu seadistuse

PoE piirangud:

• Etherneti kaabli pikkus on piiratud

• Suure võimsusega seadmed võivad vajada uuemaid PoE standardeid

• PoE-lülitid ja pihustid võivad kulusid suurendada

• Kõik seadmed ei toeta PoE-d

• Halva kvaliteediga kaablid võivad jõudlust mõjutada

• Väga suure võimsusega seadmed võivad siiski vajada eraldi toidet

• Võrgutõrge võib samuti peatada toite edastamise

Levinud PoE probleemid ja lahendused

Seade ei lülitu sisse: kontrollige, kas seade toetab PoE-d, ja veenduge, et see on ühendatud PoE-lüliti või injektoriga.

Ebastabiilne toiteühendus: Vahetage kahjustatud, lahtised või madala kvaliteediga Etherneti kaablid välja, kuna need võivad põhjustada pingelangust.

Võrk katkeb: Hoidke Etherneti kaablit soovitatud pikkuse piires, tavaliselt kuni 100 meetrit.

Ebapiisav toiteallikas: Kasutage kõigi ühendatud seadmete jaoks piisava energiaeelarvega PoE-lülitit või pihustit.

Seade jätkab taaskäivitamist: See juhtub tavaliselt siis, kui seade saab nõrka või ebastabiilset toidet, seega vähendage koormust või uuendage PoE allikat.

Aeglane võrgu jõudlus: Kasutage Cat5e, Cat6 või paremaid kaableid ja vältige kaablite vedamist tugevate elektriliste häirete läheduses.

PoE port ei tööta: testige seadet mõnes teises PoE-pordis, et kontrollida, kas probleem on lülitipordis või seadmes endas.

Ülekuumenemise seadmed: Parandage õhuvoolu lüliti või pihusti ümber ja vältige liiga paljude suure võimsusega seadmete ühendamist.

Ühilduvusprobleemid: Veenduge, et PoE-seade ja toiteallikas toetaksid sama PoE standardit, nagu PoE, PoE+ või PoE++.

Pärast tõusu pole voolu: Kontrollige äikese- või ülepingekahjustusi ja kasutage välistingimustes või pikkade kaablite jaoks liigpingekaitset.

Kas Etherneti kaudu toidet tasub kasutada?

Jah, PoE-d tasub kasutada, kui vajate a korralikum ja lihtsam viis võrguseadmete haldamiseks.Selle peamine väärtus pole mitte ainult mugavus, vaid ka parem juhtimine ühendatud seadmete üle ühest kesksest toiteallikast.PoE on eriti kasulik süsteemide jaoks, mis võivad aja jooksul kasvada.Kui hiljem lisatakse rohkem seadmeid, saab PoE teha laienemine lihtsam, kuna seadistus on juba ette nähtud võrgupõhiseks toiteedastuseks.Siiski pole PoE alati parim valik.Kui teil on pistikupesa lähedal ainult üks või kaks seadet, võib tavaline toiteadapter olla odavam ja lihtsam.PoE vajab korralikult töötamiseks ka õiget lülitit, pihustit, kaablit ja toiteeelarvet.
