Mis on VGA pistik?Ajalugu, funktsioonid, tüübid, pinout ja kasutusalad
2026-02-26 1430

VGA-pistik on videoport, mis ühendab arvuti monitori või projektoriga.VGA-pistikut kasutati enne digitaalsete portide tuntuks saamist.Kuigi tänapäeval kasutatakse rohkem uuemaid ühendusi, nagu HDMI ja DisplayPort, on VGA endiselt vanemates arvutites ja tööstussüsteemides.Sellest juhendist saate teada, mis on VGA-pistik, kuidas see töötab, selle tihvtide paigutust, funktsioone, tüüpe, eeliseid, puudusi ja rakendusi.Samuti saate teada, kuidas VGA-ühendusi valida, testida ja parandada ning kuidas seda võrrelda HDMI-ga.

Kataloog

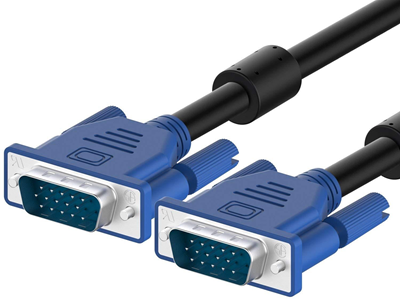

Joonis 1. VGA pistik

Mis on VGA pistik?

VGA pistik on a riistvaraliides kasutatakse arvuti ühendamiseks kuvaseadmega, nagu monitor või projektor. VGA tähistab Videograafika massiiv, ja pistik on mõeldud ainult videosignaalide edastamiseks (heli ei edasta).

VGA-pistikul on 15 metallist tihvti sisse korraldatud kolm rida viiest tihvtist.VGA-pistikut nimetatakse tavaliselt DE-15 pistikuks ja see on tavaliselt siniseks värvitud, et seda oleks lihtne tuvastada.Pistik saadab analoog-RGB-signaale (punane, roheline ja sinine), mis loovad pildid, mida ekraanil näete.

Igal pistiku sees oleval kontaktil on konkreetne funktsioon.Mõned tihvtid kannavad värvilised signaalid, samas kui teised hallata sünkroonimissignaale mis hoiavad pildi stabiilsena.VGA-pistikuid kasutatakse peamiselt vanemate arvutite, monitoride ja projektorite jaoks.Kuigi uuemad digitaalpordid on tänapäeval populaarsemad, leidub VGA-d endiselt paljudes pärand- ja tööstussüsteemides.

VGA ajalugu ja areng

VGA, mis tähistab Videograafika massiivaastal tutvustati 1987. aastal poolt IBM osana sellest PS/2 arvutiseeria.Sel ajal pakkus see vanemate ekraanistandarditega võrreldes paremat pildikvaliteeti ja kõrgemat eraldusvõimet.VGA pakkus selgemaid pilte ja toetas rohkem värve, nii et see võeti kiiresti kasutusele kogu arvutitööstuses.

Ajal 1990. aastad ja varakult 2000. aastad, sai VGA-st tavaline videoühendus lauaarvutite ja monitoride jaoks.Peaaegu kõik arvutid ja projektorid sisaldasid VGA-porti, muutes selle paljude aastate peamiseks kuvariliideseks.

Ekraanitehnoloogia arenedes asendasid VGA digitaalsed videostandardid, nagu HDMI ja DisplayPort.Need uuemad liidesed toetavad kõrgemat eraldusvõimet ja teravamat pildikvaliteeti.Tänapäeval leidub VGA-d vanemates süsteemides ja teatud tööstusseadmetes.

VGA Pinouti konfiguratsioon

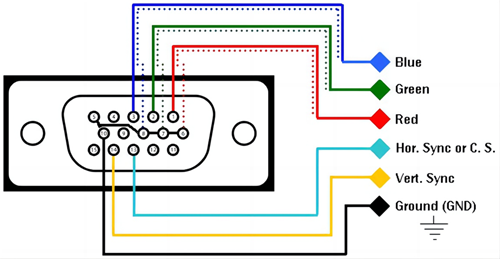

Joonis 2. VGA pinouti konfiguratsiooniskeem

Pin	Signaal Nimi	Funktsioon Kirjeldus
1	Punane	Punane videosignaal
2	Roheline	Roheline videosignaal
3	Sinine	Sinine videosignaal
4	ID2 / Reserveeritud	Monitor tuvastamine
5	Maapind	Signaali maandus
6	Punane maapind	Maandus punase signaali jaoks
7	Roheline maa	Maa roheliseks signaali
8	Sinine maapind	Maandus siniseks signaali
9	+5 V (valikuline)	Toide DDC jaoks
10	Sünkrooni maandus	Maandus sünkroonimiseks signaale
11	ID0 / reserveeritud	Monitor tuvastamine
12	DDC andmed	Kuva andmed suhtlemine
13	Horisontaalne sünkroonimine (HSYNC)	Horisontaalne ajastus signaali
14	Vertikaalne sünkroonimine (VSYNC)	Vertikaalne ajastus signaali
15	DDC kell	Kuva kella signaal

Levinud vead VGA kohta

Paljud meist saavad valesti aru, kuidas VGA töötab.Mõned usuvad, et VGA kannab nii videot kui ka heli, kuid see edastab ainult videosignaale, seega on vaja eraldi helikaablit.Teised eeldavad, et VGA on digitaalne ühendus, kuigi tegelikult see kasutab analoogsignaale mis võib pikkade vahemaade läbimisel kvaliteeti kaotada.Samuti arvatakse, et VGA toetab mis tahes eraldusvõimet, kuid sellel on kaabli kvaliteedist sõltuvad piirangud ja kasutatud riistvara.Mõned arvavad, et kõik VGA-kaablid toimivad samamoodi, kuid madala kvaliteediga kaablid võivad põhjustada uduseid pilte või signaalimüra, eriti pikema pikkusega.

Teine levinud viga on kaabli pikkuse piirangute eiramine, kuna pikemad analoogkaablid võivad signaali nõrgendada ja vähendada pildi selgust.Mõned eeldavad, et VGA tihvtid on vahetatavad, kuigi igal kontaktil on värvi jaoks spetsiifiline funktsioon, sünkroonimine, või maandus.Ja lõpuks, paljud usuvad, et VGA on täiesti aegunud, kuid seda kasutatakse endiselt vanemates arvutites, projektorites ja tööstussüsteemides, kus on nõutav pärandühilduvus.

VGA-pistiku omadused

• 15-kontaktiline DE-15 disain – VGA-pistikul on 15 tihvti, mis on paigutatud kolme rida, mis võimaldavad organiseeritud video- ja juhtsignaalide edastamist.

• Analoog RGB signaali edastamine – VGA edastab värviliste kujutiste kuvamiseks ekraanil eraldi punast, rohelist ja sinist signaale.

• Spetsiaalsed sünkroonimissignaalid – Sisaldab horisontaalseid (HSYNC) ja vertikaalseid (VSYNC) signaale, et säilitada õige kujutise joondamine ja ajastus.

• Mitu maandustihvti – Mitmed maandusühendused aitavad vähendada müra ja parandada signaali stabiilsust.

• DDC side tugi – Toetab kuva andmekanalit (I²C), mis võimaldab monitoril jagada arvutiga eraldusvõimeteavet.

• Turvaline kruvilukustusmehhanism – Külgkruvid hoiavad konnektori kindlalt kinni ja hoiavad ära juhusliku lahtiühendamise.

• Lai seadmega ühilduvus – Töötab vanemate monitoride, projektorite ja tööstuslike kuvasüsteemidega.

• Lihtne ja usaldusväärne disain - Struktuuri on lihtne ühendada, testida ja tõrkeotsingut teha.

Erinevat tüüpi VGA pistikud

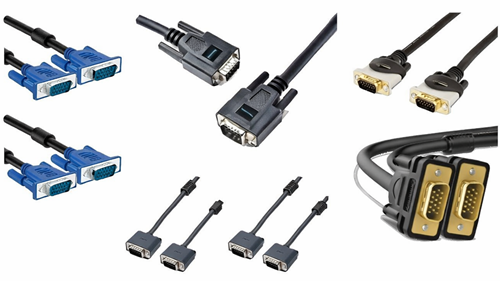

Joonis 3. Erinevad VGA-pistikutüübid

VGA-pistikud on erinevat tüüpi, olenevalt nende disainist ja paigaldusstiilist.Iga tüüp täidab teatud paigaldus- või disaininõudeid, kuid kõik järgivad standardset 15-kontaktilise VGA konfiguratsiooni.Allpool on toodud peamised tüübid:

VGA isane pistik - VGA-pistikul on 15 paljastatud kontakti.VGA isane pistik asub tavaliselt VGA-kaabli otsas ja ühendatakse emasesse VGA-porti.

VGA emane pistik - VGA emaspesas on tihvtide asemel 15 auku (pesa).See on sisse ehitatud arvutitesse, monitoridesse ja projektoritesse.

Paneelile paigaldatav VGA pistik - Valmistatud paigaldamiseks seadme paneelidele või korpustele.See on stabiilseks paigaldamiseks kinnitatud kruvidega.

PCB-paigaldatav VGA pistik - Paigaldatakse otse trükkplaadile (PCB).Pcb-mount VGA-pistikut kasutatakse kohandatud elektroonikas ja manussüsteemides.

Täisnurga VGA pistik - Tihvtid on painutatud 90-kraadise nurga all, mistõttu sobivad kompaktsed või piiratud ruumiga kujundused.

Õhuke või madala profiiliga VGA pistik - Mõeldud piiratud ruumiga seadmetele, nagu õhukesed tööstussüsteemid.

VGA plussid ja miinused

VGA eelised:

• VGA töötab paljude vanemate arvutite, monitoride ja projektoritega.

• Kujundus on arusaadav ja kergesti mõistetav või tõrkeotsing.

• VGA kaablid ja pistikud on üldiselt soodsad.

• Kruviluku mehhanism hoiab ära juhusliku lahtiühendamise.

• Endiselt kasulik tööstussüsteemide ja vanemate seadmete jaoks.

VGA puudused:

• Pildikvaliteet võib pikkade kaablivahemaade korral halveneda.

• VGA kannab ainult videosignaale.

• See ei ühti digitaalsete liideste, nagu HDMI või DisplayPort, selgusega.

• Suuremad kui kaasaegsed digipistikud.

• Paljud kaasaegsed sülearvutid ja graafikakaardid ei sisalda enam VGA-porte.

VGA-pistiku rakendused

VGA-pistikut leidub paljudes süsteemides, mis nõuavad analoogvideoväljundit.Kuigi saadaval on uuemad digitaalsed pordid, kasutatakse VGA-d endiselt mitmes rakenduses.

Lauaarvutid ja monitorid - Kasutatakse vanemates arvutites ja CRT/LCD monitorides video kuvamiseks.

Projektorid - Kasutatakse esitlusteks klassiruumides, kontorites ja koosolekuruumides.

Tööstusseadmed - Leitud tehase juhtpaneelidest, manussüsteemidest ja seirekuvaritest.

CCTV ja turvasüsteemid - Kasutatakse DVR-süsteemide ühendamiseks monitoridega.

Meditsiini- ja laboriseadmed - olemas vanades diagnostika- ja seireseadmetes.

Serveriruumid ja IT-seadmed - Nõutav otseseks konsoolijuurdepääsuks serveritele ja võrguseadmetele.

Kuidas valida VGA-pistikut

VGA-pistiku valimisel kõigepealt kontrollige pistiku tüüpi, kas teie seade vajab a mees (nõeltega) või emane (pesa aukudega) pistik.Järgmiseks arvestage paigaldusstiiliga , kasutage trükkplaadi konstruktsioonide jaoks PCB-kinnitusega pistikut või korpuste ja seadmepaneelide jaoks paneelikinnitustüüpi.Samuti on oluline vaadake kaabli kvaliteeti ja varjestust, kuna hea varjestus vähendab signaali müra ja parandab pildi selgust.Pöörake tähelepanu ehituskvaliteet, sealhulgas tugevad materjalid ja kindlad kruvilukud stabiilsete ühenduste jaoks.Veenduge, et pistik järgib standardset 15-kontaktilist DE-15 konfiguratsioon ühilduvuse tagamiseks.Lõpuks kaaluge vajalikku kaabli pikkust, kuna pikemad kaablid võivad videokvaliteedi säilitamiseks vajada paremat varjestust või signaalivõimendit.

VGA-ühenduse probleemide lahendamine

VGA ühendusprobleemid võivad põhjustada selliseid probleeme nagu pole ekraani, udused pildid, valed värvid, või värelevad ekraanid.Enamik probleeme on seotud lahtised ühendused, kahjustatud kaablid, või valed kuvaseaded.

Esiteks kontrollige, et VGA-kaabel on kindlalt ühendatud ja küljekruvid on kinni keeratud.Lahtine ühendus võib katkestada RGB- või sünkroonimissignaalid.Järgmiseks kontrollige konnektori tihvte painutatud või katkiste tihvtide jaoks, mis võivad põhjustada värvide puudumist või signaali puudumist.Kui tihvtid on kahjustatud, vaheta kaabel välja.

Kui pilt tundub udune või ebastabiilne, proovige kasutades lühemat või kvaliteetsemat varjestatud kaablit.Analoogsignaalid võivad pikkade vahemaade tagant nõrgeneda.Samuti peaksite kontrollima arvuti ekraani eraldusvõime sätteid ja veenduma, et need vastavad monitori toetatud eraldusvõimele.

Kui probleemid jätkuvad, testige kaablit multimeetriga või proovige teist kaablit, et teha kindlaks, kas probleem on kaablis, monitoris või graafikapordis.

Kuidas testida VGA-kaablit multimeetriga

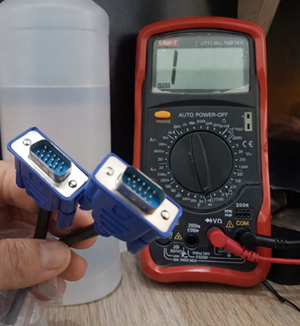

Joonis 4. Multimeetriga VGA-kaabel

Et testida a VGA kaabel multimeetriga, seadke multimeeter järjepidevuse režiimi (või madalaima takistuse seadistus).Selle testiga kontrollitakse, kas iga kaabli ühes otsas olev tihvt ühendub õigesti teise otsa vastava tihvtiga.

Esiteks tuvastage PIN-koodid kasutades VGA pinout diagrammi. Asetage üks sond esimese pistiku viil 1 ja teine sond vastaspistiku viil 1.Kui multimeeter piiksub või näitab väga madalat takistust, on ühendus hea.Korrake seda protsessi kõigi 15 tihvtiga.

Järgmiseks kontrollige lühiste olemasolu naabertihvtide vahel testides.Erinevate tihvtide vahel ei tohiks olla järjepidevust.Kui arvesti piiksub kahe mitteseotud kontakti vahel, võib kaabel olla kahjustatud.

Testimine tagab õige signaalivoo RGB-signaalide, sünkroonimisliinide ja maandusühenduste jaoks, aidates ära hoida kuvaprobleeme, nagu signaali puudumine, värvikadu või pildimoonutus.

VGA vs HDMI võrdlus

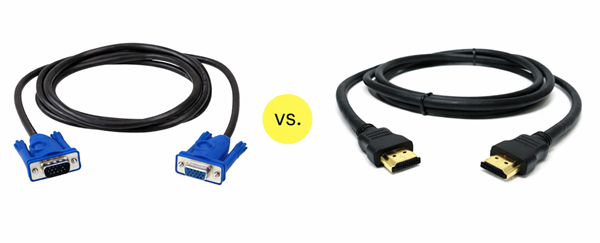

Joonis 5. VGA vs HDMI

HDMI (kõrglahutusega multimeediumiliides) on digitaalne video- ja heliliides, mida kasutatakse kvaliteetse video ja heli edastamiseks ühe kaabli kaudu.Allpool on lihtne VGA ja HDMI võrdlus:

Funktsioon	VGA	HDMI
Signaali tüüp	Analoog	Digitaalne
Audio tugi	Ei (ainult video)	Jah (video + heli)
Ühenduse tihvtid	15-kontaktiline DE-15	19 tihvti (tüüp A standard)
Pildi kvaliteet	Võib üle laguneda vahemaa	Selge ja stabiilne digitaalne signaal
Maksimaalne eraldusvõime	Piiratud (sõltub kaabel ja riistvara)	Toetab Full HD, 4K, ja kõrgemale
Kaabli pikkuse mõju	Signaali kadu pika aja jooksul kaablid	Stabiilsem üle pikemaid vahemaid
Ühenduse suurus	Suurem ja mahukam	Väiksem ja kompaktne
Kruvi lukustus	Jah (külgmised kruvid)	Kruvilukk puudub (sissetõuketüüp)
Kasutamine täna	Pärandsüsteemid, projektorid	Kaasaegsed telerid, monitorid, sülearvutid
Heli ja video sisse Üks kaabel	Ei	Jah

VGA kaasaegses tehnoloogias

Kuigi VGA-d pole enam sees uus tarbijale mõeldud sülearvutid ja graafikakaardid, on see teatud kaasaegsetes keskkondades endiselt nõutav.Paljud tööstussüsteemid, tehase juhtpaneelid ja sisseehitatud seadmed kasutavad jätkuvalt VGA-d tänu selle lihtsale analoogkujundusele ja pikaajalisele ühilduvusele.

Serveriruumides ja IT-seadmetes on VGA-pordid ekraani põhiväljundi ja süsteemi konfigureerimiseks.Mõned projektorid ja vanemad kontoriekraanid toetavad jätkuvalt ka VGA-ühendusi.

VGA-seadmete ühendamiseks uuemate süsteemidega adapterid nagu VGA-HDMI kasutatakse muundureid.Need adapterid võimaldavad pärandseadmetel töötada kaasaegsete digitaalkuvaritega.Kuigi digitaalsed liidesed domineerivad praegu turul, on VGA endiselt rakendatav pärandsüsteemides ja tööstusharudes, kus usaldusväärsust ja ühilduvust on vaja rohkem kui kõrget eraldusvõimet.

Järeldus

VGA pistik on lihtne ja töökindel videoühendus, mida on kasutatud juba aastaid.VGA-pistik kasutab analoogvideosignaalide saatmiseks arvutist ekraanile 15-kontaktilist disaini.Kuigi kaasaegsed digitaalpordid pakuvad nüüd paremat pildikvaliteeti ja rohkem funktsioone, on VGA endiselt rakendatav vanemates süsteemides ja seadmetes, mis vajavad pärandtuge.VGA toimimise mõistmine aitab teil seda õigesti installida, testida ja tõrkeotsingut teha.
