Mis on elektrooptiline infrapuna (EO/IR) süsteem ja kuidas see töötab?
2026-03-10 2658

Elektrooptilised infrapunasüsteemid (EO/IR) on tehnoloogiad, mis tuvastavad objekte valgus- ja soojusenergia abil.Need süsteemid võivad töötada isegi pimedas, udus, suitsus või muudes halva nähtavuse tingimustes, kus tavalised kaamerad ei pruugi hästi töötada.Tänu sellele võimele leidub EO/IR süsteeme laialdaselt kaitse-, kosmose-, turva-, robootika- ja seiresüsteemides.Selles artiklis selgitatakse, mis on EO/IR-süsteemid, kuidas need töötavad, nende põhikomponendid, disainiprobleemid, rakendused ja tulevikutehnoloogia suundumused.

Kataloog

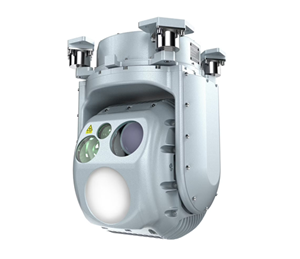

Joonis 1. Elektro-optiline infrapunasüsteem

Mis on elektrooptiline infrapunasüsteem?

An Elektro-optiline infrapuna (EO/IR) süsteem on tüüp andur süsteem, mis kasutab objektide tuvastamiseks ja vaatamiseks valgust ja soojust.See ühendab optilisi osi (nagu objektiivid ja kaamerad) koos elektroonilised osad (nagu signaaliprotsessorid ja kuvarid). luua pilte või koguda teavet.

Elektrooptiline osa tähendab, et süsteem kasutab piltide jäädvustamiseks ja töötlemiseks valgust ja elektroonilist tehnoloogiat.Infrapunaosa tähendab, et see suudab tuvastada objektide eraldatud soojusenergiat.Sellest hetkest alates näevad EO/IR-süsteemid asju isegi siis, kui see on tume, udune, suitsune, või tavaliste kaameratega raske näha.

EO/IR süsteem sisaldab tavaliselt läätsed, infrapuna andurid, pildiprotsessoridja a kuvar.Objektiivid koguvad objektidelt valgust või soojust, andurid tuvastavad selle ja elektroonika teisendab selle pildiks või andmeteks, mida inimesed saavad näha ja kasutada.

Kuna kõik objektid toodavad teatud määral soojust, saavad EO/IR-süsteemid objekte leida ja jälgida, tuvastades nende soojuserinevused ümbritsevast piirkonnast.See muudab need sobivaks seire-, turva-, navigatsiooni- ja sõjaliste süsteemide jaoks, eriti kui nähtavus on halb.

Kuidas EO/IR süsteemid töötavad

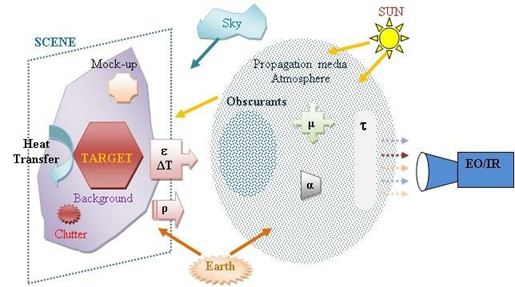

Joonis 2. EO/IR tuvastamise protsess

Elektro-optilised infrapunasüsteemid (EO/IR) tuvastavad objektidelt valguse ja soojuse ning muudavad selle kujutisteks.Need süsteemid aitavad inimestel näha objekte isegi siis, kui on pime või raskesti näha.

Esiteks, a objektiiv kogub valgus- või soojusenergiat keskkonnas olevatest objektidest.See energia võib olla nähtav valgus või infrapunasoojus, mida objektid loomulikult toodavad.

Järgmiseks a sensor tuvastab objektiivi kogutud valguse või soojuse.Seejärel muudab andur selle energia elektrilisteks signaalideks.

Pärast seda, an elektrooniline protsessor loeb signaale ja teisendab need pildiks.Süsteem võib ka pilti parandada, et objektid oleksid selgemad.

Lõpuks, pilt ilmub ekraanile või monitorile.See võimaldab teil jälgida piirkonda, tuvastada objekte või jälgida liikumist isegi pimedas, suitsus, udus või muudes halva nähtavuse tingimustes.

EO/IR süsteemide peamised komponendid

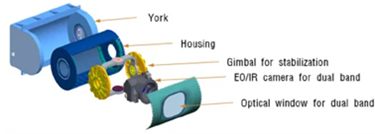

Joonis 3. EO/IR kardaankaamera komponendid

Elektro-optiline infrapuna (EO/IR) süsteem koosneb mitmest osast, mis töötavad koos valguse või soojuse tuvastamiseks ja kujutiste loomiseks.Igal osal on keskkonnast info püüdmisel ja töötlemisel konkreetne roll.

Optiline objektiiv

Optiline lääts kogub objektidelt nähtavat valgust ja infrapunaenergiat.Optiline lääts koondab selle energia andurile, et süsteem saaks sihtmärgi selgelt tuvastada.

Infrapuna detektor või andur

Infrapunadetektor tajub objektide poolt eralduvat soojusenergiat.Infrapunadetektor muudab tuvastatud infrapunakiirguse elektrilisteks signaalideks, mida süsteem saab töödelda.

Signaaliprotsessor

Signaaliprotsessor võtab detektorilt vastu elektrilised signaalid.Signaaliprotsessor töötleb neid signaale ja teisendab need kujutisteks või kasulikeks andmeteks.

Pildiekraan või väljundsüsteem

Kuvasüsteem näitab teile lõplikku pilti.See võib ekraanil või seireseadmel esitada termopilte, nähtavaid pilte või kombineeritud pilte.

Juhtimis- ja töötlemisüksus

Juhtseade juhib süsteemi toimimist.See juhib sätteid, töötleb süsteemiandmeid ja aitab täita selliseid ülesandeid nagu objektide tuvastamine ja jälgimine.

EO/IR tehnoloogia disaini väljakutsed

Elektro-optiliste infrapuna (EO/IR) süsteemide kavandamisel peate arvestama mõne väljakutsega.

Toimivuse optimeerimine - Süsteem peab hästi töötama erinevates ilmastikutingimustes, erinevatel kellaaegadel ja erinevates keskkondades.See peaks siiski tuvastama ja selgelt näitama objekte isegi udus, suitsus, pimeduses või muudes rasketes tingimustes.

Suuruse, kaalu ja võimsuse (SWaP) piirangud - EO/IR süsteeme kasutatakse õhusõidukites, droonides või satelliitides, kus ruum ja võimsus on piiratud.Peate hoidma süsteemi väikese, kerge ja energiasäästlikuna, säilitades samal ajal hea jõudluse.

Kulude kaalutlused - EO/IR süsteemide arendamine ja tootmine võib olla kulukas.Peate süsteemi hoolikalt kavandama, et see toimiks hästi, säilitades samal ajal kulud mõistlikud.

Süsteemi keerukus - EO/IR süsteemid sisaldavad palju osi, nagu andurid, läätsed, protsessorid ja juhtplokid.Kõik need osad peavad korralikult koos töötama, mis võib muuta süsteemi kavandamise ja testimise keeruliseks.

Tootmise väljakutsed - EO/IR süsteemide ehitamine võib nõuda erilisi tootmismeetodeid ja täpset kokkupanekut.See võib muuta tootmise keerulisemaks ja nõuda ranget kvaliteedikontrolli.

EO/IR süsteemide simuleerimine ja modelleerimine

Simulatsioon ja modelleerimine on elektrooptiliste infrapuna (EO/IR) süsteemide projekteerimisel vajalikud sammud.Need meetodid võimaldavad teil enne tegeliku riistvara loomist testida ja uurida, kuidas süsteem töötab.

Simulatsioonis saate luua a EO/IR süsteemi virtuaalmudel arvutitarkvara kasutades.See mudel võib sisaldada selliseid osi nagu optiline lääts, infrapunadetektor, elektroonika ja keskkonnatingimused.Neid mudeleid kasutades saate jälgida, kuidas süsteem valgust või soojust tuvastab ja kuidas pilt välja näeb.

Simulatsioon aitab ka teid ennustada süsteemi jõudlust.Nad saavad testida, kuidas EO/IR süsteem töötab erinevates olukordades, nagu päeval, öösel, udus või kaugtuvastuses.See aitab parandada disaini ja parandada probleeme varakult.

Simulatsiooni teine eelis on see vähendab arendusaega ja -kulusid.Paljude füüsiliste prototüüpide ehitamise asemel saate arvutimudeleid kasutades katsetada erinevaid kujundusi.

EO/IR süsteemid on keerulised, simulatsioon ja modelleerimine aitavad optimeerida disaini, parandada pildikvaliteeti ja tagada töökindluse enne süsteemi tootmist.

Ansys tööriistad EO/IR arendamiseks

Electro-Optic Infrared (EO/IR) süsteemide disainiprobleemide lahendamiseks pakub Ansys mitmeid simulatsioonitööriistu, mis aitavad teil uurida ja parandada süsteemi jõudlust enne tegeliku riistvara loomist.Neid tööriistu koos kasutades saate simuleerida optilist käitumist, keskkonnamõjusid ja süsteemi jõudlust.

Ansys Zemax OpticStudio kasutatakse optiliste süsteemide, näiteks läätsede, peeglite ja pildikomponentide kavandamiseks ja analüüsimiseks.See aitab teil uurida, kuidas valgus- ja infrapunakiirgus süsteemist läbi liigub ja kuidas need detektorile keskenduvad.

Ansys Speos aitab simuleerida EO/IR-süsteemide toimimist tegelikes keskkondades.Saate uurida ilmastikutingimuste, nagu udu, vihm, suits ja erinevad valgustingimused, mõju.See aitab parandada süsteemi nähtavust ja tuvastamise jõudlust.

Ansys Lumerical kasutatakse fotooniliste ja optoelektrooniliste komponentide simuleerimiseks.See aitab teil üksikasjalikult mõista, kuidas valgus suhtleb materjalide ja seadmetega.

Ansys AVxcelerate andurid aitab modelleerida ja testida andurite käitumist virtuaalses keskkonnas.See võimaldab teil hinnata andurite toimimist erinevates sõidu- või tööstsenaariumides.

Ansys Systems Tool Kit (STK) on loodud EO/IR andurite toimivuse analüüsimiseks platvormidel, nagu satelliidid, lennukid ja muud liikuvad süsteemid.STK aitab teil simuleerida missioone ning hinnata süsteemi katvust ja tuvastamisvõimet.

EO/IR süsteemide rakendused

Elektro-optilisi infrapunasüsteeme (EO/IR) kasutatakse paljudes valdkondades, kuna need suudavad valguse ja kuumuse abil objekte tuvastada isegi pimedas või halva nähtavuse korral.

Sõjavägi ja kaitse - Kasutatakse sihtmärkide tuvastamiseks, jälgimiseks, jälgimiseks ja öiseks nägemiseks sõjalistes operatsioonides.

Lennundus ja lennundus - Leitud õhusõidukitest ja satelliitidest, et jälgida keskkonda, jälgida objekte ning parandada navigeerimist ja ohutust.

Turvalisus ja valve - Kaamerates hoonete, piiride ja avalike alade jälgimiseks.Need aitavad tuvastada inimesi või sõidukeid isegi vähese valguse või halva ilmaga.

Autonoomsed sõidukid ja robootika - Takistuste tuvastamiseks, objektide äratundmiseks ja masinate ohutu liikumise aitamiseks.

Otsingu- ja päästeoperatsioonid - Inimeste asukoha tuvastamiseks pimeduses, suitsus või katastroofipiirkondades, tuvastades kehasoojuse.

Tööstuslik seire - Kasutatakse masinate ja elektriseadmete termokontrolliks ülekuumenemise või rikete tuvastamiseks.

Keskkonnaseire – Kasutatakse metsloomade vaatlemiseks, looduskeskkonna uurimiseks ning temperatuuri- või soojusmustrite muutuste tuvastamiseks.

Tulevikusuundumused EO/IR tehnoloogias

Elektro-optiline infrapuna (EO/IR) tehnoloogia areneb edasi, kuna töötatakse välja uusi andureid, töötlemismeetodeid ja süsteemikujundusi.Eeldatavasti kasutatakse tulevasi EO/IR süsteeme kõrgema eraldusvõimega infrapunadetektorid toota selgemaks ja rohkemgi veel üksikasjalikud termopildid.Ka need süsteemid muutuvad väiksem ja kergem, mis muudab nende kasutamise droonides, sõidukites ja kaasaskantavates seadmetes lihtsamaks.

Uute kujunduste eesmärk on vähendada energiatarbimist säilitades samal ajal tugeva jõudluse. Tehisintellekt ja masinõpe Samuti on integreeritud, et aidata automaatselt tuvastada, tuvastada ja jälgida objekte EO/IR-piltidel.Täiustatud pilditöötlustehnikad aitavad vähendada müra ja parandada pildikvaliteeti.Paljud kaasaegsed EO/IR süsteemid on kombineeritud ka teistega sensatsioonitehnoloogiad nagu näiteks radar, LiDAR ja GPS pakkuda paremat tuvastamist ja olukorrateadlikkust.Need muudatused muudavad EO/IR süsteemid tõhusamaks, usaldusväärsemaks ja sobivamaks sellistes valdkondades nagu kaitse, lennundus, turvalisus, robootika ja keskkonnaseire.

Järeldus

Elektro-optilised infrapunasüsteemid (EO/IR) aitavad valguse ja soojuse abil objekte tuvastada ja vaadelda.Nad võivad töötada keerulistes tingimustes, kus tavalised kaamerad ei suuda.Paremate andurite, simulatsioonitööriistade ja uute tehnoloogiate abil paranevad EO/IR-süsteemid jätkuvalt.Neid süsteeme nõutakse jätkuvalt paljudes valdkondades, nagu kaitse, lennundus, julgeolek ja keskkonnaseire.
