Verilog: põhjalik juhend riistvara kirjelduse keelele
2024-07-25 17310

Kaasaegse digitaalse vooluahela nurgakivi Verilog on riistvara kirjelduse keelte (HDLS) arengu ja täpsustamise kujundamine.Algselt keerukate digitaalsete vooluahelate kirjeldamiseks ja simuleerimiseks on Verilog muutunud erinevates rakendustes, eriti võrgulülitite, mikroprotsessorite ja mäluüksuste kujundamisel.Erinevalt tavapärastest skeemipõhistest lähenemisviisidest tutvustab Verilog paindlikku tehnoloogia-neutraalset vormingut, mis mitte ainult ei sujuvamaks kujundus- ja silumisprotsessid, vaid kohandub ka riistvara abstraktsiooni mitmetahuliste kihtidega-käitumuslik, registriülekande ja väravatasemed.Verilogi kujundusvõimaluste kohanemisvõime ja sügavus peegeldavad küpset keelt, mis on konstrueeritud vastama moodsa elektroonilise disaini automatiseerimise rangetele nõudmistele (EDA), muutes selle kasulikuks tööriistaks ümberkujundamisel teoreetilistest kujundustest käegakatsutavaks, operatiivseks tehnoloogiaks.

Kataloog

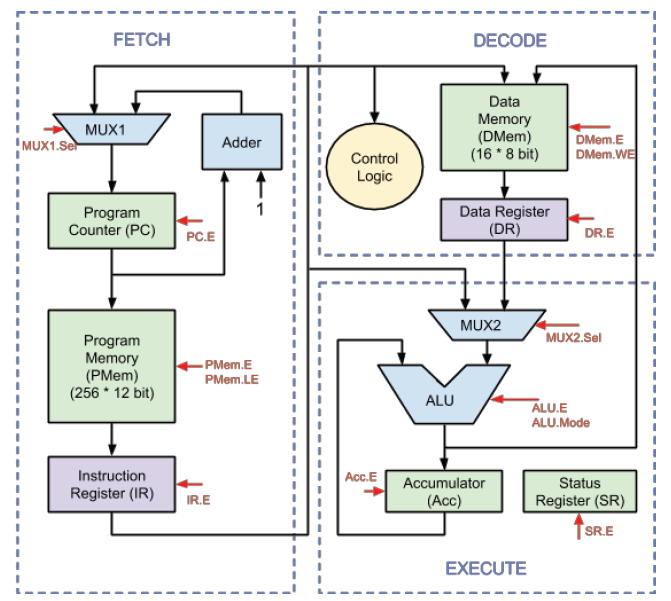

Joonis 1: Verilog -kood mikrokontrolleri jaoks

Mis on Verilog?

Verilog on riistvara kirjeldus keel (HDL), mida kasutatakse digitaalse vooluahela määratlemiseks ja simuleerimiseks erinevatel detailide tasemetel.See muutub populaarseks võrgulülitites, mikroprotsessorites ja mäluüksustes.Erinevalt traditsioonilistest skeemidest pakub Verilog paindlikku tehnoloogia-neutraalset vormingut, mis sujuvamaks kujundus- ja silumisprotsessis.See toetab mitut abstraktsioonikihti-käitumist, registriülekandeid ja väravate taset-, mis sobib riistvara kujundamise erinevatele etappidele.

Käitumisalane tase

Käitumise tasandil võimaldab Verilog arendajatel kirjeldada keerulist digitaalset loogikat ilma füüsilise vooluringi täpsustamata.See abstraktsiooni modelleerib süsteemi käitumist, kasutades samaaegseid algoritme, mis töötavad järjestikku programmeeritud viisil.See kasutab süsteemi funktsioonide määratlemiseks kõrgetasemelisi konstruktsioone, nagu funktsioonid, ülesanded ja protseduuriplokid.See tase on kasulik esialgse loogika ja ajastuse kontrollimiseks, pakkudes intuitiivset viisi süsteemi toimingute liigendamiseks.

Registriülekande tase (RTL)

Registriülekande tase (RTL) keskendub andmevoole ja toimingutele vooluringi registrite vahel.Verilog sellel tasemel kirjeldab, kuidas andmed liiguvad registrite kaudu, nende ülekannete ajal tehtud toiminguid ja kuidas väljundid mõjutavad sisendid.RTL-kodeerimine Verilogis aitab sünteesida kõrgetasemelise loogika füüsilisteks riistvara paigutusteks, võimaldades täpset kontrolli vooluahela funktsionaalsuse üle ning andmeradade optimeerimist ja ajastust.

Väravatase

Värava taseme kirjeldus pakub vooluringi üksikasjalikku vaadet, täpsustades iga loogikavärava ja selle ühendused.See tase kirjeldab loogilisi toiminguid ja ajastusomadusi kõige põhilisemal tasemel.Verilogis väravataseme kodeerimine genereeritakse sageli automaatselt sünteesi tööriistade abil ja seda kasutatakse peamiselt sünteesijärgseks simuleerimiseks ja kontrollimiseks.See tagab, et riistvara rakendamine järgib täpsustatud loogikat ja vastab toimivuse kriteeriumidele, eriti ajastuse ja funktsionaalse usaldusväärsuse osas.

Väravataseme modelleerimise põhiaspektiks on sõidutugevus, mis on värava võime juhtida signaali läbi väljundterminalide.Tugevad draivi tugevused saavutatakse otsese ühendusega toiteallikaga, võimaldades kiiremaid signaali üleminekuid ja paremat jõudlust lärmakates keskkondades.Nõrgemad ajami tugevused, mis tulenevad ühendustest takistuslike elementide kaudu, põhjustavad aeglasemaid üleminekuid ja suurenenud müra tundlikkust.

Viivitused on väravataseme modelleerimise veel üks oluline aspekt, mis tähistab signaali sisendist värava väljundisse vajalikku aega.Need viivitused tagavad täpse ajastuse analüüsi ja tagavad vooluahela kiiruse nõuetele vastamise.Verilogis saab viivitusi täpselt määratleda, et arvestada signaalide tõusu- ja langusaega.

Kujundusmetoodikad Verilogis

Verilog kasutab keerukate vooluahela disaini lihtsustamiseks moodulkujundusstrateegiat, jagades need hallatavateks funktsionaalseteks alamooduliteks.Seal on kaks peamist lähenemisviisi: ülalt alla ja alt üles.

• Ülalt-alla lähenemine

Ülalt-alla suunatud lähenemisviisis alustavad disainerid täieliku vaatega süsteemile ja jaotavad see järk-järgult üksikasjalikeks komponentideks.See meetod toetab struktureeritud disainivoogu, muutes protsessi selgemaks, hõlpsamini hallatavaks ja hõlbustades iga komponendi funktsionaalsuse ja integratsiooni põhjalikku kontrollimist.

• alt-üles lähenemisviis

Alt-üles lähenemisviis algab kõige elementaarsemal tasemel, kus üksikud moodulid on kujundatud ja testitud eraldi.Seejärel integreeritakse need moodulid keerukamate süsteemide moodustamiseks.See meetod soodustab hästi testitud komponentide korduvkasutatavust ja tagab vastupidavuse, kuna enne integreerimist kontrollitakse iga mooduli iseseisvalt, vähendades suurema süsteemi kaudu kaskaadnevate vigade riski.

Moodulid lihtsustavad disainiprotsessi, võimaldades enne suurematesse süsteemidesse integreerimist välja töötada, testida ja kontrollida üksikuid komponente.See isolatsioon vähendab keerukust ja minimeerib süsteemi kaudu levivate vigade riski.Näiteks saab disainer välja töötada aritmeetilise loogikaüksuse (ALU) mooduli, testida selle funktsionaalsust põhjalikult ja seejärel integreerida selle mikroprotsessori kujundusse, muutmata selle sisemist struktuuri.

Modulaarse disaini üks olulisi eeliseid on võime mooduleid erinevate projektide vahel uuesti kasutada.Kui moodul on loodud, saab selle rakendada mis tahes süsteemis, mis nõuab selle funktsionaalsust, säästes aega ja vähendades vigu uuesti kodeerimisel.See taaskasutamine on eriti kasulik suurtes projektides, kus sageli on vaja ühiseid funktsioone, näiteks mälukontrollerid või I/O liidesed.

Verilogi modulaarne disain aitab hakkama ka mitme funktsiooni integreerimise keerukusega ühes kiibis.Disainerid saavad koondada keeruka süsteemi, kombineerides strateegiliselt mooduleid, millest igaüks vastutab süsteemi üldise funktsionaalsuse eristatava osa eest.See lähenemisviis lihtsustab arendusprotsessi ja suurendab süsteemi hooldatavust ja mastaapsust.

Keelekonstruktsioonid ja süntaks

Verilogi süntaks, mida mõjutab C -programmeerimiskeel, on mõeldud tarkvaraarenduse taustaga inseneride kasutuselevõtu hõlbustamiseks.See tuttavlikkus aitab Verilogi tõhusalt mõista ja kasutada.

Üks Verilogi tugevusi on selle toetus samaaegsele.Mitte blokeerivad ülesanded võimaldavad riistvara simulatsiooni ajal samaaegseid toiminguid, kajastades riistvarasüsteemide paralleelset olemust.Süntaks sisaldab funktsioone, mis täiustavad koodi loetavust ja hooldust, näiteks Whitpace'i haldamine ja kommentaarid.Need elemendid aitavad luua puhtamat ja arusaadavamat koodi, hõlbustades pikaajalist projektijuhtimist ja koostööd.

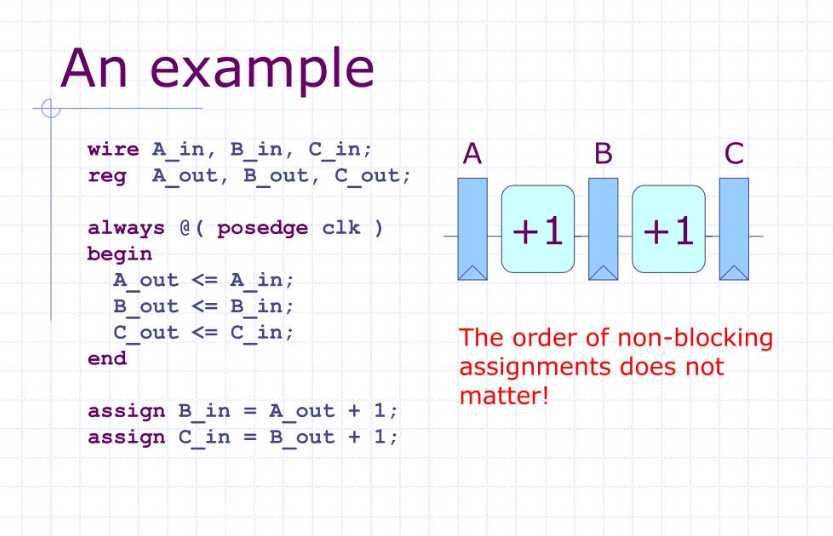

Joonis 2: keelekonstruktsioon ja süntaks

Verilog on juhtumitundlik, tehes kodeerimispraktikate järjepidevust.Riistvarakomponentide struktuuri ja funktsiooni määratlemiseks kasutab see erinevaid identifikaatoreid ja reserveeritud märksõnu.Verilog pakub täiustatud süntaksielemente tõhusaks koodihalduseks.See hõlmab parema loetavuse ja silumise täpset Whitpace'i haldamist ning koodeksi siseseid märkusi tulevaste muudatuste suunamiseks.Verilog saab hakkama digitaalse esitusega erinevatel numbrilistel alustel (binaarne, kuueteistkümnendline, kümnend- ja oktaalne).

Andmetüübid ja nende tagajärjed

Verilogi tüübisüsteemi kasutatakse digitaalsete vooluahelate täpseks kirjeldamiseks ja modelleerimiseks.See pakub mitmesuguseid sisseehitatud andmetüüpe, mis on kohandatud riistvara kujundamise ja simulatsiooni konkreetsetele funktsioonidele.

Juhtmed

Verilogis kasutatakse juhtmeid erinevate vooluahela komponentide ühendamiseks ja signaalide edastamiseks kogu süsteemis.Erinevalt traditsioonilise programmeerimise muutujatest ei salvesta juhtmed andmeid.Need toimivad signaalide vahelise signaalide edastamise kanalitena, määratledes rajad, mille kaudu andmed vooluahelas voolab.

Registreerijad

„Registrid” hoiavad ja säilitavad andmeid erinevate tsüklite vahel.Need toimivad sarnaselt tarkvara programmeerimise muutujatega, salvestades arvutatud väärtused ja olekud, mis on vajalikud vooluringi toimimiseks.Registrid säilitavad andmeid mitme töötsükli jooksul, võimaldades vooluringil teostada järjestatud ja kombinattiivset loogikat, mis põhineb salvestatud ja praegustel sisenditel.

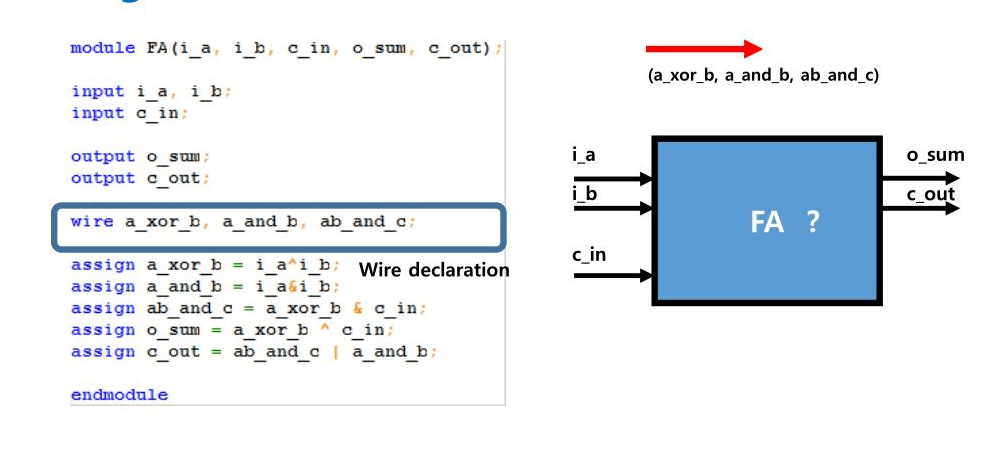

Joonis 3: andmetüüp Verilogis

Verilog tegeleb ka eriliste väärtustega nagu 'x' (tundmatu) ja 'z' (kõrge impedants), mis on kasulikud konkreetsete stsenaariumide korral:

'X' tähistab tundmatut olekut esialgsetel simulatsiooni etappidel, kui kõiki väärtusi pole veel kindlaks määratud.See aitab tuvastada initiaalsed muutujad ja võimalikud projekteerimisprobleemid, kus väljundeid ei saa lõplikult ennustada.

'Z' tähistab kõrgtegevusega olekut, sarnaselt lahti ühendatud traadiga.Seda kasutatakse vooluahelate modelleerimiseks kolme oleku puhvritega või mis tahes komponendiga, mis suudab end vooluahelast tõhusalt lahti ühendada, mõjutades seega teisi elemente.

Madala taseme vooluahela kirjeldus

Verilog toetab üksikasjalikke madala taseme vooluahela kirjeldusi, võimaldades disaineritel digitaalseid vooluahelaid modelleerida ja simuleerida transistori tasandil.See hõlmab selliste põhikomponentide nagu MOSFETS (metalli-oksiidi-semikad väljade-efektide transistorid) ja CMOS (täiendav metalli-oksiid-semikad) tehnoloogia määratlemine.

Verilog pakub disainerite graanulit juhtimist iga voolurühma üle.See detailne tase tagab, et vooluringi toimimise kõik aspektid on täpselt esindatud ja ennustatavad.Üksikute transistoride modelleerimisega saavad disainerid vooluringi jõudlust ja töökindlust täpsustada.

See täpsus võib optimeerida keerulisi disainilahendusi, kus arvukate transistoride vastastikmõju mõjutab märkimisväärselt üldist funktsionaalsust.Nende interaktsioonide simuleerimine aitab tuvastada potentsiaalseid probleeme disainiprotsessi alguses.Näiteks saavad disainerid tuvastada selliseid probleeme nagu soojuse tootmine, võimu ebatõhusus või signaali terviklikkuse probleemid enne füüsilist rakendamist.

Viivitused Verilogis

VeriLogis tagab viivituste täpne käitlemine simulatsioonid tõelist riistvara käitumist, eriti ajastuse ja sisendmuudatuste reageerimise osas.Viivitused mõjutavad signaalid vooluringi kaudu, mõjutades komponentide suhtlemist ja funktsioneerimist.Verilog pakub tööriistu nende viivituste täpsustamiseks ja haldamiseks, võimaldades disaineritel modelleerida sõiduaega täpselt signaali.

Verilog võimaldab disaineritel määratleda viivitused koodis selgesõnaliselt.See võime võimaldab disaineritel oma simulatsioonide ajastamist täpsustada, täpsustades üksikute signaalide või tervete loogikaplokkide levimisviivitusi.Nende viivituste täpse konfigureerimisega saavad disainerid lõpliku riistvara jõudlust ennustada ja optimeerida, tagades, et see vastab kiiruse ja töökindluse nõuetele.

Verilogi viivitushaldusvõimalused võimaldavad vooluringis keerukate digitaalsete interaktsioonide modelleerida, näiteks seadistamine ja hoidmise ajad klappide ja muude ajastundlike komponentide jaoks.Nõuetekohane viivituse haldamine aitab vältida tavalisi digitaalse disainiprobleeme, nagu võistlustingimused ja tõrked, suurendades vooluringi töö stabiilsust.

Loogika süntees

Loogika süntees on protsess Verilogi kujundamisel, muutes kõrgetasemelise HDL-koodi üksikasjalikuks väravataseme netlistiks.See muundamine võimaldab üleminekut tarkvara simulatsiooni keskkonnalt käegakatsutavale riistvara rakendusele.Süntees on sillana, mis muudab abstraktsed Verilogi kirjeldused funktsionaalseteks ränilaastudeks.

Sünteesiprotsess tõlgib Verilogis kirjeldatud käitumis- ja funktsionaalseid spetsifikatsioone struktuurideks, mida saab kiibil füüsiliselt realiseerida.See hõlmab loogiliste avaldiste ja toimingute kaardistamist väravate ja vooluahelate konkreetseteks kombinatsioonideks.Tõhus süntees tagab, et disain vastab jõudluse, pindala ja energia spetsifikatsioonidele, järgides samal ajal ajakava piiranguid.

Sünteesi ajal rakendatakse saadud räni paigutuse efektiivsuse suurendamiseks mitmesuguseid optimeerimise tehnikaid.Need optimeerimised hõlmavad kasutatud väravate arvu minimeerimist, komponentide paigutamist viivituse ja energiatarbimise vähendamiseks ning vooluahela järgimise tagamist määratud ajastusnõuetele.

Täpsemad funktsioonid ja kohandamine

Verilog toetab täpsemat kohandamist, võimaldades disainilahendustel täita keerukate riistvara stsenaariumide korral konkreetseid nõudeid.See kohandamine saavutatakse selliste funktsioonide kaudu nagu kasutaja määratletud primitiivid (UDP) ja liideste kaudu, et integreeruda teiste tarkvarakeeltega, suurendades Verilogi mitmekülgsust.

Kasutaja määratletud primitiivid võimaldavad disaineritel luua kohandatud loogikaväravaid ja muid madala taseme struktuure, mida standardses Verilogi teegis pole saadaval.Neid primitiivid saab kohandada nii, et see vastaks konkreetsete rakenduste jaoks vajalikele jõudlusomadustele, pakkudes kontrolli, mida standardkomponendid ei saa.UDPSi abil saab disainilahendusi optimeerida kiiruse, energiatarbimise või muude projektipõhiste mõõdikute jaoks.

Verilogi liidesed tarkvarakeelte, näiteks C ++ ja Python integreerimiseks võimaldavad sujuvat interaktsiooni Verilogi riistvara kirjelduste ja tarkvarafunktsioonide vahel.See koostalitlusvõime on eriti kasulik stsenaariumides, kus riist- ja tarkvara peab tihedalt suhtlema, näiteks süsteemid, mis nõuavad riistvara kiirendamist või simulatsiooni- ja testimiskeskkonda.Need liidesed võimaldavad Verilog -koodi simuleerida tarkvaramudelites, luues hübriidse testimiskeskkonna, mis kiirendab arengut ja suurendab lõpptoote vastupidavust.

Tööriistade integreerimine

Verilog integreerib sujuvalt mitmesuguste elektrooniliste disaini automatiseerimise (EDA) tööriistadega, luues tugeva keskkonna disaini, simuleerimiseks ja kontrollimiseks.See integratsioon lihtsustab arendustsüklit, suurendab tootlikkust ja tagab lõpptoote vastupidavuse.

Verilogi toetavad mitmesugused EDA tööriistad, mis hõlmavad arendusprotsessi kõiki etappe, alates esialgsest kujundusest kuni lõpliku testimiseni.Tööriistad nagu süntesaatorid, koha ja marsruudi optimeerijad ja loogikasimulaatorid teisendavad Verilog-koodi füüsiliseks räni kavandiks.Need tööriistad optimeerivad jõudluse ja piirkonna paigutust, tagades disaini käitumise ootuspäraselt kõigis tingimustes.

EDA tööriistad pakuvad disaineritele tagasisidet, võimaldades võimalike probleemide varajast tuvastamist ja parandamist.See on eriti kasulik keerukate vooluringide jaoks, kus käsitsi analüüs oleks aeganõudev ja vigade tekitav.Samas loomiseks kasutatud raamistikus simuleerimine ja kontrollimine kiirendab arendusprotsessi ja suurendab lõpliku riistvara täpsust ja usaldusväärsust.

Verilogi integreerimine EDA tööriistadega toetab erinevaid abstraktsioone, alates kõrgetasemeliste käitumismudeliteni kuni madala taseme väravasimulatsioonideni.See paindlikkus võimaldab disaineritel valida kõige sobivam tase iga arenguetapi jaoks, juhtida keerulisi projekte, kohaneda muutuvate nõuetega ja konkreetsete rakenduste jaoks disainilahenduste optimeerimisel.

Võrdlus VHDL -ga

Verilog ja VHDL on mõlemad võimsad riistvara kirjeldus keeled (HDLS), millest igaüks pakub disainikogukonnas erinevaid eelistusi ja nõudeid, kuna nad on erinevad süntaktilised stiilid ja disainifilosoofiad.

Verilog on tuntud oma lihtsuse ja paindlikkuse poolest, muutes selle populaarseks ASIC disainivaldkonnas.Selle C-laadne süntaks võimaldab hõlpsamat kasutuselevõttu ja kiiremat õppimist, mis sobib ideaalselt kiireks arenguks ja prototüüpimiseks.Disainerid pooldavad Verilogi oma sirgjoonelise lähenemisviisi eest, mis kiirendab disainiprotsessi.

Joonis 4: VHDL ja Verilog võrreldes ja vastandasid

VHDL on seevastu rangem ja verbose süntaks.See muudab selle sobivaks rakenduste jaoks, mis nõuavad üksikasjalikke ja selgesõnalisi kujundusi kirjeldusi, näiteks lennundus- ja sõjaväetööstuses.VHDL -i tugev tüpiseerimine ja ulatuslik andmetüüpide ulatus pakuvad kõrgemat abstraktsiooni ja täpset kontrolli riistvara käitumise üle.

Verilogi ja VHDL-i valik sõltub sageli projektipõhistest vajadustest ja piirkondlikest eelistustest.VHDL on rohkem levinud Euroopas ja valitsuse ja kaitselepingutega seotud ettevõtete seas.Verilog seevastu domineerib Põhja-Ameerika ja Aasia osade äri- ja kiire prototüüpimise sektorites.Iga keel pakub ainulaadseid eeliseid, mis võivad mõjutada projekti tõhusust ja tulemust, mõjutades meeskondade ja üksikute disainerite otsustusprotsessi.

Praktilised rakendused ja ajalooline kontekst

Verilogi areng ja laialt levinud kasutuselevõtt tulenevad selle kasutajasõbralikust kujundusest ja süntaksist, mis sarnaneb C-programmeerimiskeelega.See lähenemisviis on muutnud selle atraktiivseks uustulnukatele hariduse ja digitaalse ringkonna kujundamisel, leevendades üleminekut teoorialt praktilisele rakendusele.Järelikult sai Verilog kiiresti elektroonilise disaini automatiseerimise (EDA) standardtööriistaks, mis on tuntud oma tõhususe poolest keerukate vooluringide kujundamisel ja ligipääsetavuse poolest laias valikus kasutajatele.

Verilog töötati välja 1980. aastate alguses, et suurendada tootlikkust vooluahela kujundamisel ja testimisel.Aja jooksul on see kohanenud, et see vastaks pooljuhtide ja süsteemi kujundamise suureneva keerukusele.Selle roll innovatsiooni edendamisel ilmneb selle laialt levinud kasutamisest mikroprotsessorite, kommunikatsiooniseadmete ja tarbeelektroonika kujundamisel, mis kõik nõuavad suurt usaldusväärsust ja jõudluse optimeerimist.

Verilogi küpsedes ei suurendanud see mitte ainult oma põhilisi võimalusi, vaid laiendas ka oma koostalitlusvõimet teiste tehnoloogiatega.See kohanemisvõime on tugevdanud oma positsiooni EDA tööstuses alusvahendina.Keele tugev kogukonna toetus on taganud, et see on endiselt asjakohane, arenedes uute väljakutsete ja tehnoloogiliste edusammude täitmiseks vooluringide kujundamisel.

Järeldus

Verilogi põhjalikud võimalused rõhutavad selle rolli elektroonilise disaini automatiseerimise valdkonna kujundamisel.Alates oma kasutajasõbralikust süntaksist, mida mõjutab C-programmeerimiskeelt kuni selle tugeva modulaarse disainiraamistikuni, hõlbustab Verilog sujuvat üleminekut kõrgetasemelisest abstraktsest modelleerimisest kuni täpse madala taseme vooluringi rakendusteni.Seda üleminekut toetavad täpsemad funktsioonid nagu kasutaja määratletud primitiivid ja tõhus tööriistade integreerimine, mis sujuvamaks kujundusprotsessis ja suurendavad lõpptoodete funktsionaalset terviklikkust.

Kui Verilog areneb edasi, jääb see tehnoloogiliste edusammude esirinnas, kohanedes uute väljakutsetega ja laiendades selle funktsioone, et täita pooljuhtide ja süsteemi kujundamise suurenevat keerukust.Oma praktiliste rakenduste ja ajaloolise tähtsuse kaudu ei rikasta Verilog mitte ainult haridusalaseid püüdlusi, vaid annab ka spetsialistidele saavutada digitaalse disaini erakordse tõhususe ja usaldusväärsuse, säilitades selle staatuse varana tehnoloogia pidevalt arenevas maastikus.

Korduma kippuvad küsimused [KKK]

1. Kas Verilogi kodeerimine on lihtne?

Verilogi kodeerimisel peetakse mõõdukaks õppimiskõveraks, eriti neile, kellel on tarkvara arendamise taust.Selle süntaks sarnaneb C -ga, mis võib muuta selle selle keelega tuttavatele programmeerijatele kättesaadavamaks.Verilogi õppimise lihtsus sõltub aga ka arusaamast digitaalse vooluringi kujundamise kontseptsioonidest.Uustulnukale digitaalsele disainile võib Verilogi valdamine nõuda olulisi jõupingutusi, et mõista nii keelt kui ka riistvarakontseptsioone.

2. Kas Verilog HDL või VHDL on?

Verilog on HDL ehk riistvara kirjeldus keel, mis erineb VHDL -ist (VHSIC riistvara kirjeldus keel), mis on veel üks HDL -i tüüp.Mõlemat kasutatakse elektrooniliste süsteemide modelleerimiseks ja simuleerimiseks, kuid erinevad süntaksi ja mõnede võimaluste poolest.Verilogi kipub eelistama selle lihtsama süntaksi ja paindlikkuse eest, muutes selle populaarseks ASIC disaini kogukonnas, samas kui VHDL -i kasutatakse sageli siis, kui on vaja rangemat kirjeldavat stiili, näiteks kaitse- ja kosmoserakendustes.

3. Kas Verilogi kasutatakse endiselt?

Jah, Verilogi kasutatakse elektroonikatööstuses endiselt laialdaselt.See on endiselt tavaline tööriist digitaalsete loogikaahelate kavandamiseks ja simuleerimiseks, eriti ASIC ja FPGA arenduse valdkondades.Selle pidevad värskendused ja SystemVerilogi arendamine (Verilogi laiendus) on hoidnud seda asjakohaseks tänapäevaste digitaalsete disainiprobleemide lahendamisel.

4. Milline on kõige lihtsam kodeerimiskeel?

"Kõige lihtsam" kodeerimiskeel võib erineda sõltuvalt isiklikust taustast ja sellest, mida soovite saavutada.Tarkvara üldiseks arendamiseks soovitatakse sageli selliseid keeli nagu Python nende sirgjoonelise süntaksi ja loetavuse tõttu.Riistvara kujundamise ja simulatsiooni jaoks võib Verilog olla lihtsam neile, kellel on juba sarnastes piirkondades või C-sarnastes keeltes taust.

5. Kas ma saan Verilogis kasutada loogikat?

Absoluutselt on loogikaoperatsioonide kasutamine Verilogi põhiaspekt.Keel pakub rikkalikku loogiliste operaatorite komplekti (näiteks ja, mitte XOR), mida kasutatakse väljendite kirjutamiseks, mis kajastavad digitaalsete vooluahelate loogikat.Need operaatorid aitavad kirjeldada väravate ja moodulite käitumist vooluringis, muutes Verilogi võimsa tööriista keerukate loogiliste toimingute ja juhtimisstruktuuride kujundamiseks riistvarakujunduses.
