Mida peaksite teadma suletud vooluringi kohta?
2024-07-22 42272

Suletud vooluringid on elektrisüsteemide väärtuslik aspekt.Need sobivad suurepäraselt elektrienergia sujuva voolu tagamiseks erinevates rakendustes.Alates leibkonnaseadmetest kuni tööstuslike kontrollideni võib suletud vooluahelate mehaanika ja rakenduste mõistmine aidata meil hinnata tänapäevase tehnoloogia keerukust.Selles artiklis analüüsitakse suletud vooluringide põhimõtteid, eristades neid avatud vooluringidest ja uurib nende rolle erinevates kontekstides.Uurides suletud vooluringide praktilisi aspekte, saame ülevaate nende toimimisoskusest ja nende funktsionaalsuse säilitamiseks vajalikust täpsest tähelepanust.

Kataloog

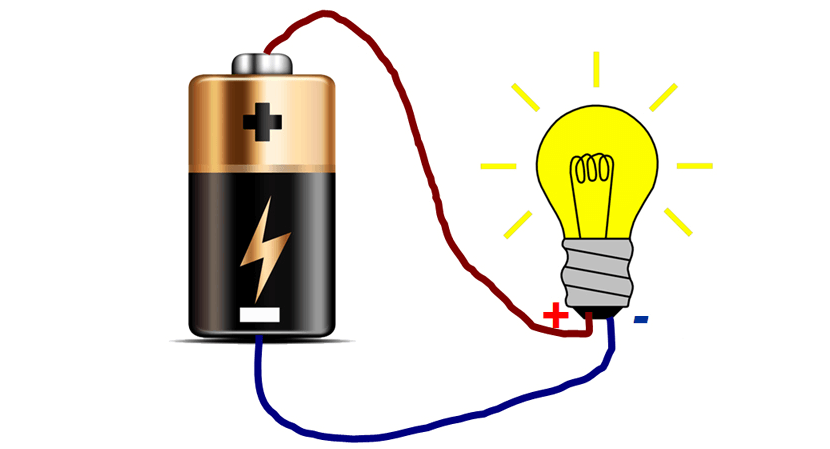

Joonis 1: suletud vooluring

Suletud vooluringi mõistmine

Suletud vooluring töötab nagu sild teel, võimaldades sujuvalt autodel veetee liikuda ja jätkata oma teekonda.Elektrilises mõttes võimaldab suletud vooluring katkematut elektrienergia voogu, eriti elektrone.Kui vooluring on lõpule viidud ja voolu voolab katkestamata, tuntakse seda suletud vooluringi.See näitab elektrivoolu katkematut teed, tagades vooluahela funktsiooni tõhusaks.Seevastu avatud vooluringil puudub see täielik tee, hoides ära voolu voolu ja muutes vooluringi mittefunktsionaalseks.Kui vooluringi lüliti on suletud, loob see voolu jaoks katkematu tee, muutes vooluringi toimimiseks.

Avatud ja suletud lülitite terminoloogia

Elektroonika algajatele võib avatud ja suletud lülitite terminoloogia olla segane.Suletud lüliti - nagu nugalüliti koos teraga, mis puudutab täielikult fikseeritud kontaktpunkti, loob kontakti ühe ja teise vahel, et tagada voolu järjepidevus läbimiseks.See võimaldab vabalt elektrienergia voogu, muutes vooluringi tööks.Seevastu avatud lüliti, kus tera ei puuduta statsionaarset kontaktpunkti, rikub järjepidevust ja hoiab ära voolu voo.

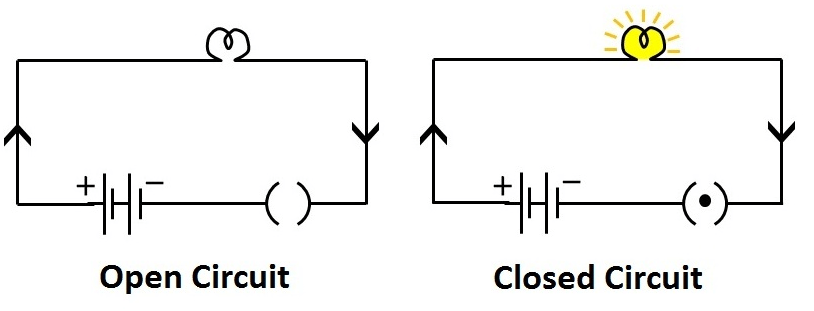

Joonis 2: “Avatud” ja “suletud” lülitid

Selle terminoloogia mõistmine nõuab mõtlemise muutumist, kuna "avatud" ja "suletud" on igapäevases keeles erinevad tähendused.Tavaliselt tähendab "avatud" läbipääsu lubamist ja "suletud" tähendab selle blokeerimist.Siiski elektrilülitid, "Open" tähistab vooluahelat ilma voolu vooluta, "suletud" tähendab aga täielikku vooluringi, mis võimaldab elektrivoolu vabalt läbipääsu.See tähenduse ümberpööramine on vajalik nende õpielektroonika jaoks, kuna see toetab elektriskeemide põhifunktsioone.

Operatsioonide ajal on vajalik lülitite olek täpselt tuvastada.Nende oleku kinnitamiseks tuleb lülitid visuaalselt ja füüsiliselt kontrollida.Näiteks peaks suletud nugalülitil olema tera kindlalt fikseeritud punktiga kontaktis.Selle eesmärk on tagada lüngad, mis võivad voolu voolu takistada.Vastupidiselt peaks avatud lüliti selgelt näitama kontakti pausi, mis tähistab vooluringi tahtlikku katkestust.See praktiline kinnitamine on vajalik vooluringi terviklikkuse tõrkeotsinguks ja säilitamiseks.Nende mõistete mõistmine tagab elektrisüsteemide usaldusväärse toimimise, rõhutades täpse terminoloogia ja hoolika elektroonika kontrolli olulisust.

Elektrijuhtivus suletud vooluringis

Elekter, laenguvoog, liigub juhtmete kaudu elektronide kaudu.Sellised materjalid nagu vask või alumiinium võimaldab neil elektronidel pingeallikaga ühendamisel vabalt liikuda, näiteks aku.Aku loob potentsiaalse erinevuse, lükates elektronid madalamale energiaseisundile.Juhi ühendamine akuga algatab elektronvoolu negatiivsest positiivse klemmiga.See aku elektrivälja juhitud liikumine moodustab elektrivoolu.Kuigi üksikud elektronid liiguvad aeglaselt, levib elektriväli kiiresti.See võimaldab viivitamatut voolu kogu vooluhulgal.Suletud vooluahela vool võib anda märkimisväärset energiat, kuid vajab ülekuumenemise vältimiseks hoolikat juhtimist.Ülekuumenemine ilmneb siis, kui elektronide liikumine põrkub juhi aatomitega, tekitades soojust.Ahelate kujundamine hõlmab takistid selle liigse energia hajutamiseks soojusena ja vältida temperatuuri kogunemist.

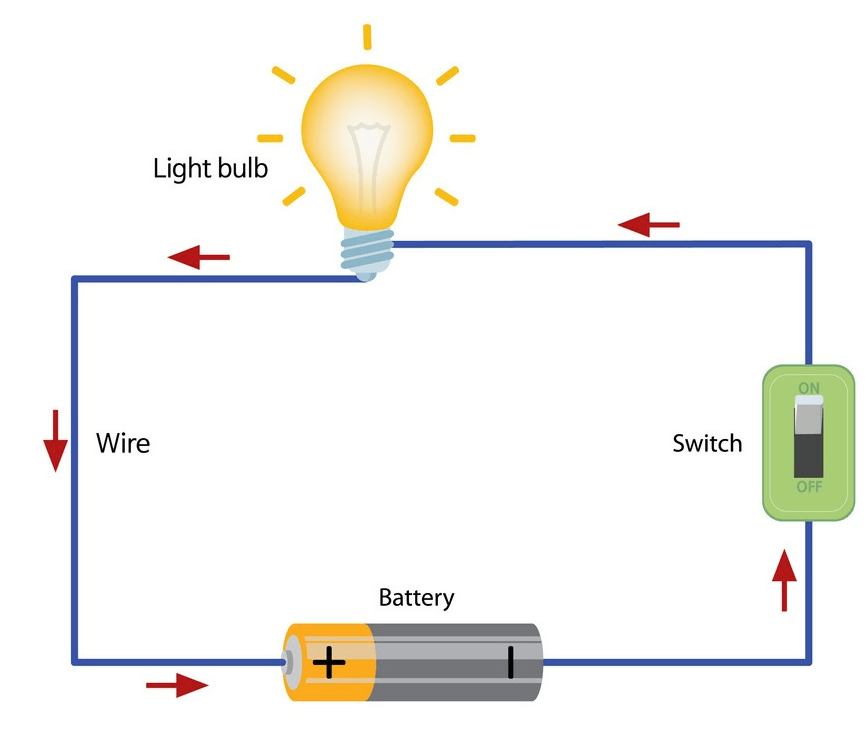

Joonis 3: Suletud elektriahelaskeem

Ahela ohutuse tagamiseks on vaja kaitseseadmeid nagu kaitsjad ja kaitselülitid.Kaitsmed sulavad ja purustavad vooluahela, kui vool ületab määratud piiri, samal ajal kui kaitselülitid reisivad, et vooluahel sarnastes tingimustes lahti ühendada.Need seadmed takistavad voolu liigset voolu.Samuti kaitsevad nad vooluringi ja vähendavad tuleohu või komponentide kahjustusi.Suletud vooluringi õige elektrijuhtivuse tagamine nõuab täpset kavandamist ja regulaarset hooldust.

Esiteks peame valima sobivad juhtivad materjalid.Samuti peame tagama, et ühendused oleksid kindlad vooluringi terviklikkuse säilitamiseks.Monitor kulumisnähtude või kahjustuste kohta, näiteks kaklusega juhtmed või lahtised ühendused, kuna see võib takistada elektronide voogu.Suletud vooluahela käitlemine nõuab tähelepanu detailidele ja metoodilisele lähenemisele.Aku ühendamisel veenduge, et klemmid oleksid õigesti elektronide voolu kehtestamiseks õigesti joondatud.Selliste tööriistade kasutamine nagu isoleeritud tangid ja pingetestijad võivad vältida juhuslikke lühiseid või lööke.Regulaarne testimine ja jälgimine selliste seadmetega nagu multimeetrid voolu ja pinge mõõtmiseks on vajalik anomaaliate varajaseks avastamiseks.

Suletud vooluringi elektrienergia rakendused

Signaali edastamine: Suletud vooluringid sobivad ideaalselt seadmete vaheliseks usaldusväärseks suhtlemiseks.Telekommunikatsioonisüsteemides tagavad suletud vooluringid täpse signaali edastamise telefonide, arvutite ja muude sideseadmete vahel.See usaldusväärsus on vajalik selge ja järjepideva suhtluse jaoks, olgu siis telefonikõne või andmeedastus Interneti kaudu.

Juhtimissüsteemid automatiseerimisel: Automatiseerimine tugineb seadmete täpse juhtimise jaoks suuresti suletud vooluringidest.Programmeeritavad loogikakontrollerid (PLC) kasutavad tehastes suletud vooluahelaid, et juhtida protsesse nagu monteerimisliinid ja automatiseeritud sorteerimissüsteemid.Suletud vooluringid tagavad juhtimissignaalide katkestamiseta.See võimaldab ka täpseid ja õigeaegseid kohandusi masinatega.

Energia muundamine ja ladustamine: Energia muundamiseks ja ladustamiseks on vajalik suletud vooluringi elekter.Sellistes rakendustes, nagu valgustus, kuumutamine ja mehaaniline energia, muudavad suletud vooluringid elektrienergia muudeks vormideks.Näiteks kasutab elektr kütteseade suletud vooluringi, et pidevalt elektrienergiat kütteelemendile voolata, muutes selle kuumutamiseks ruumi soojendamiseks.Aku salvestussüsteemides võimaldavad suletud vooluringid tõhusat laadimist ja tühjendamist energia salvestamiseks vastavalt vajadusele.

Suletud vooluahela toimimine lambipirni toiteks

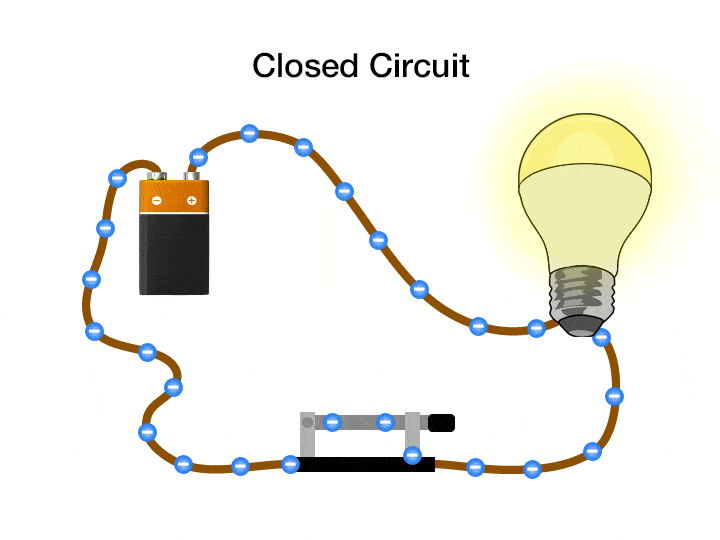

Joonis 4: Lambipirni toide suletud vooluringiga

Suletud vooluahela töö illustreerimiseks kaaluge lihtsat seadistust, kui aku on juhtmete abil ühendatud lambipirniga.Protsess algab sellega, et tagavad kõik ühendused turvalised ja praeguse voolu käitlemiseks kasutatakse sobivat traadi mõõturit.See seadistus hoiab ära halva kontakti ja ülekuumenemise.

Kui lüliti on suletud, lõpeb vooluring.See tähendab voolu voolamist akust, pirni kaudu ja aku tagasi.Aku loodud elektriväli mõjutab hetkega kogu vooluringi.Seejärel ajendab see elektrone liikuma juhtiva tee kaudu.Kuna need elektronid voolavad läbi pirni hõõgniidi, puutuvad nad vastu takistusega.See hõõgniidi vastupanu on vajalik pirni toimimiseks.Elektronide liikumine läbi hõõgniidi materjali, tavaliselt volframi, võib selle takistuse tõttu soojeneda.Kuna hõõgniit kuumub kõrge temperatuurini, hakkab see valgust välja andma, muutes elektrienergia nii valguseks kui ka kuumuseks.See protsess, mida tuntakse kui hõõrdumist, paneb pirni kuma.Ühenduste usaldusväärsuse tagamine on peamine operatiivne ülesanne.Iga traat peab olema aku klemmide ja pirni kontaktpunktide külge kindlalt kinnitatud.Sobivate pistikute, näiteks joodetud vuukide või kruviklemmide kasutamine võib parandada nende ühenduste stabiilsust.Samuti tuleks juhtmeid kontrollida mis tahes kulumis- või kahjustuste märke, mis võivad vooluringi katkestada.

Selle seadistuse lüliti peab olema konstrueeritud korduvate toimingute käsitlemiseks ilma rikketa.See tähendab vooluringi pinge ja voolu jaoks hinnatud lüliti valimist, tagades, et see suudab vooluringi usaldusväärselt avada ja sulgeda paljude tsüklite jooksul.Tahkete sisekontaktidega vastupidav lüliti hoiab ära sellised probleemid nagu kaare- või kontakt kulumine, mis põhjustavad vooluringi tõrke.

Kus kasutada suletud vooluahelaid?

Suletud vooluahelaid kasutatakse laialdaselt paljude leibkonnaseadmete ja tööstuslike kontrollide funktsionaalsuseks.Need vooluringid tagavad tõhusa energiajaotuse ja haldamise.Suletud vooluringide rakenduste mõistmine erinevates kontekstides näitab nende tähtsust tänapäevastes seadmetes.

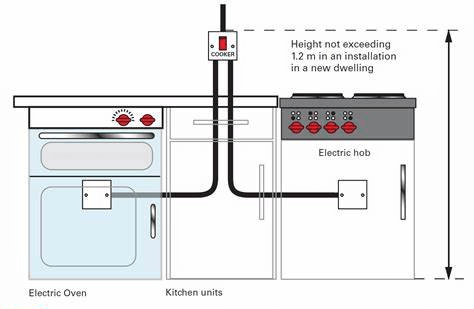

Joonis 5: suletud vooluringi paigaldamine köögiseadmetele

Sisse majapidamisseadmed, Seadme jõudluseks kasutatakse suletud vooluringi.Võtke näiteks televiisor.Teleri suletud vooluringid pakuvad toidet, töötlege sissetulevaid signaale kaabli või satelliidiallikatest ja kuvage ekraanil pilte.See hõlmab vooluringide keerulist koosmõju, mis haldab kõike - alates esialgsest toiteallikast kuni heli ja pildikvaliteedi modulatsioonini. Külmkapid Samuti tugineb suuresti suletud vooluringidele.Ahelad kontrollivad kompressorit, mida kasutatakse interjööri jahutamiseks ja reguleerivad temperatuuri, et toit oleks värske ilma külmumiseta.Täiustatud mudelitel on vooluringid, mis haldavad sulatatud tsüklit ja suurendavad energiatõhusust. Pesumasinad on veel üks näide, kuhu paigaldatakse suletud vooluahelad.Need vooluringid kontrollivad trumli pöörlemist juhtivat mootorit.See võimaldab riiete tõhusat pesemist ja keerutamist.Samuti jälgivad nad veetaset, et tagada pesutsüklite korrektne täitmine ja tühjendamine ning hallata puhastust optimeerimiseks, säästes samal ajal vett ja energiat.

Sisse tööstussektor, Suletud vooluringid on võrdselt ideaalsed.Tootmis- ja montaažiliinides kasutatavad robotrelvad tuginevad mootorite ja juhtimisliigutuste juhtimisel suletud vooluringidele.Need vooluringid jälgivad andureid, mis annavad tagasisidet käe positsiooni ja oleku kohta.Sellised ülesanded nagu keevitamine, värvimine või komponendid vajavad suurt täpsust ja korratavust, mis on nende hästi läbimõeldud vooluahelate abil võimalik. Automaatikaseadmed Tehastes sõltub suletud vooluahelatest korralikult.Need vooluringid pakuvad energiat erinevatele mehaanilistele osadele ja kontrollite toiminguid programmeeritavate loogikakontrollerite (PLC) kaudu.Automatiseeritud pakendisüsteemis, näiteks suletud vooluahelad, juhtkonveieri rihmade liikumised, sortimismehhanismid ja pakendimasina toimingud.See vooluringide integreerimine võimaldab sujuvat ja tõhusat tootmisvoogu.Selle tulemusel minimeerib seisakuid ja maksimeerib väljundit.

Avatud ja suletud vooluahela erinevused

Aspekt	Avatud vooluring	Suletud vooluring
Määratlus	Purunenud tee, mis takistab voolu voolu	Täielik tee, mis võimaldab pidevat voolu voog
Vooluvool	Vooluvool ja vooluring pole mittefunktsionaalne	Pidev vooluvool, vooluring on operatiiv-
Pinge	Pinge kogu vooluringil on tõhusalt	Pinge juhib voolu läbi vooluring
Vastupanu	Kõrge vastupidavus tee purunemisel	Madal vastupidavus, toetades tõhusat energiaülekanne
Seadme töö	Seadmed ei toimi puudumise tõttu elektrienergia	Seadmed töötavad vastavalt püsivale toiteallikas
Stabiilsus	Ebastabiilne, ei suuda läbi viia voolu, juhtides mittefunktsionaalsetele koormustele	Stabiilne, usaldusväärne energiaülekanne, Seadme sujuva töö tagamine
Visuaalne esitus	Katkine joon, mis sümboliseerib katkematust	Katkematu silm, mis sümboliseerib pidevat tee voolu jaoks
Praktilised näited	Lahti ühendatud juhtme, vigane lüliti, purunemine juhtivat teed	Ühendatud seadmete sujuv töö ja süsteemid
Potentsiaalne erinevus	Jääb võrdseks toitepingega Pole voolu, et seda tasakaalustada	Ligi null läbi juhtiv tee, voolu juhtimiseks kasutatav pinge
Operatiivsed sammud	Kontrollige ühendusi, kasutage järjepidevust testijad, asendage vigased komponendid	Regulaarne hooldus, kontrollige kulumist ja rebend, tagage turvalised ühendused
Rakendused	Eriti kahjulik süsteemides nõudes pidevat jõudu	Pakub usaldusväärseid, tõhusaid vahendeid energiaülekanne
Hooldus	Ideaalne funktsionaalsuse taastamiseks, täpsustage rikete täpne asukoht	Kontrollige regulaarselt jõudlust ja tuvastage potentsiaalsed ebaõnnestumised varakult

Järeldus

Elektrisüsteemide töö tõhususe hindamiseks kodumaises ja tööstuskeskkonnas peate mõistma suletud vooluringi.Suletud vooluringid võimaldavad pidevat elektrivoogu.Neid kasutatakse seadmetes, alates lihtsatest lambipirnidest kuni keerukate tööstusrobotiteni.Avatud ja suletud vooluringide eristamine rõhutab vooluringi terviklikkuse olulisust.Valides suletud vooluahelate põhimõtted ja rakendused, saame tagada elektrisüsteemide ohutuse, mis toidavad meie igapäevaelu ja suunavad tehnoloogilisi uuendusi.

Korduma kippuvad küsimused [KKK]

1. Millised on suletud vooluringi peamised komponendid?

Suletud vooluahela peamised komponendid hõlmavad toiteallikat (näiteks aku või toiteallikas), juhtseadmeid (juhtmeid või komponente ühendavad jäljed), koormust (nagu lambipirn, mootor või mis tahes seadet, mis kasutab elektrit) ja lüliti (voolu voolu juhtimiseks).

2. Milliseid materjale kasutatakse tavaliselt suletud vooluringides?

Suletud vooluringid kasutavad tavaliselt juhtivaid juhtivaid materjale nagu vask või alumiinium, kuna neil metallidel on madal vastupidavus ja hõlbustavad tõhusat voolu voolu.Juhtmete katmiseks kasutatakse isoleermaterjale, näiteks plasti või kummi.Selle eesmärk on vältida lühiseid ja kaitsta kasutajaid elektrilöögi eest.Ahela kokkupanemisel eemaldaksite juhtmete otsad metalli paljastamiseks enne nende ühendamist teiste komponentidega - tagades kindla ja puhta kontakti.Komponendid, nagu takistid, kondensaatorid ja lülitid, kasutavad sisemiste osade jaoks ka juhtivaid metalle ning ohutuse ja vastupidavuse tagamiseks isoleermaterjale.

3. Millist rolli mängivad lülitid suletud vooluringis?

Suletud vooluahela lülitid toimivad juhtseadmetena, mis voolu voolu reguleerimiseks vooluringi avavad või sulgevad.Kui lüliti on suletud, täidab see vooluringi, võimaldades elektril voolata ja ühendatud koormuse toiteallikaks.Kui lüliti on avatud, rikub see vooluringi, peatades voolu ja desaktiveerides koormuse.Praktiliselt kasutate lüliti käsitsi või automaatselt, lülitades selle seadmetele nagu tuled, seadmed või masinad.Ülekuumenemise vältimiseks on vaja lülitit hinnata konkreetse pinge jaoks ja vooluringi vool.

4. Kuidas tõrkeotsingut suletud vooluringi?

Suletud vooluringi tõrkeotsing hõlmab mitut sammu: esiteks kontrollige kõiki ühendusi visuaalselt, et saada ilmseid kahjustusi või lahtisi juhtmeid.Järgmisena kasutage järjepidevuse kontrollimiseks multimeetri, kontrollides, kas vooluring on täielik ilma katkestusteta.Kui vooluring ei tööta, mõõtke pinge erinevates punktides, et tagada energiaallika toimimine ja õige pinge edastamine.Kontrollige koormust, et kinnitada, et see pole vigane.Lõpuks testige lüliti, et see avaneb ja sulgeb vooluahela korralikult.Iga komponendi metoodiliselt kontrollides saate probleeme tuvastada ja parandada.

5. Millised on energiasüsteemides suletud vooluahelate kasutamise keskkonnakaitse?

Suletud vooluringid energiasüsteemides, näiteks taastuvenergia paigaldused, parandavad tõhusust ja vähendavad jäätmeid, tagades elektrivoolu täpse kontrolli.Näiteks kasutavad päikesepaneelid ja tuuleturbiinid suletud vooluahelaid energia tõhusaks ülekandmiseks ja muundamiseks.See tõhus energiatarbimine vähendab fossiilkütuste nõudlust, vähendades kasvuhoonegaaside heitkoguseid ja vähendades keskkonnareostust.Praktiliselt hõlmab nende süsteemide seadistamine hoolikat kavandamist ja regulaarset hooldust, et tagada optimaalne jõudlus ja pikaealisus.
