74LS04 Ultimate juhend Hex -muundurite kohta - PIN -koosseisus, tööpõhimõte, kuidas kasutada, pakendi suurus
2023-12-08 30779

Kataloog

Selle 74LS04 on digitaalse loogika integreeritud vooluahelate kollektsiooni 74xxyy IC seeria liige.74LS04 -l on kuus, mitte väravat, täites ümberpööramisfunktsiooni - seega IC -nime, mis tähistab "heksit väravate loogika IC ümberpööramist".Selles artiklis uuritakse 74LS04 Hexi muunduri PIN -i konfiguratsiooni, rakendusi ja funktsionaalseid omadusi.

Mis on 74LS04?

74LS04 on 2-sisend, nelik, 8-bitine värav.Digitaalse loogika integreeritud vooluringi perekonna osana tuntakse seda kuue värava tõttu ka kuuskantmuundurina.Iga värav koosneb sisendist ja väljundist, mille üks peamine funktsioon on inversioon.Lisaks on 74LS04 IC -l laia tööpingevahemiku, laiade töötingimuste ja võimalusega liidestada otse CMOS, NMOS ja TTL.See on üks parimaid IC -sid 74LS -seeria, mida kasutatakse transistorina.

74LS04 PIN -i konfiguratsioon

74LS04 on 14-kontaktiline integreeritud vooluring.Allpool on 74LS04 PIN -i konfiguratsioon:

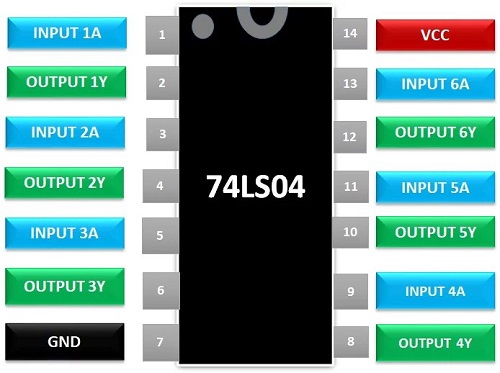

Joonis 1: 74LS04 Pinout

PIN -koodi kirjeldus:

74LS04 vooluahelaskeem

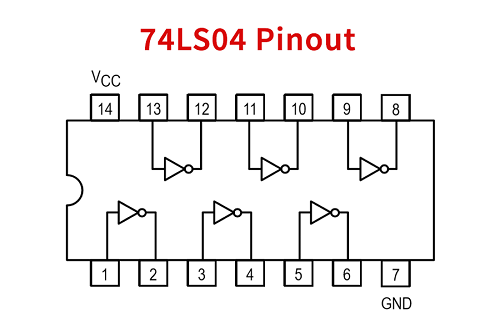

Joonis 2: 74LS04 vooluahela skeem

74LS04 vooluahela skeem

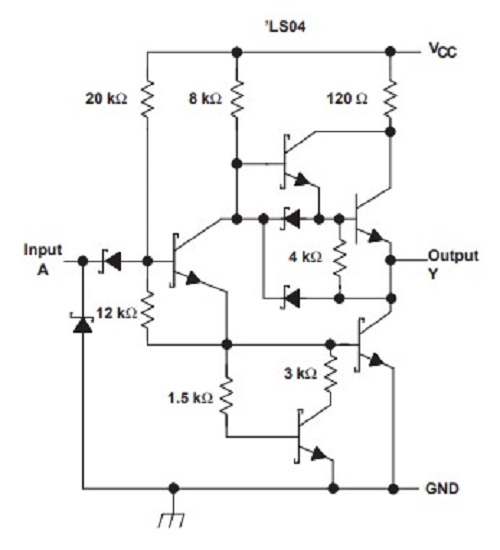

Joonis 3: 74LS04 vooluahela skemaatiline

74LS04 omadused

74LS04 väljub TTL -loogika, võimaldades seda kasutada mis tahes muu TTL -seadme ja mikrokontrolleritega.See töötab palju suuremal kiirusel, võrreldes lihtsate transistoripõhiste muunduritega ja on täiesti pliivaba.See on saadaval erinevates pakendivalikutes: SOIC, SOP ja PDIP.Terve 74LS04 saab kasutada ühe muunduri jaoks ilma teist mõjutamata.

74LS04 spetsifikatsioonid

Töötemperatuuri vahemik on vahemikus 0 ° C kuni 70 ° C.Toitepinge on vahemikus +4,75 V kuni +5,25 V, TTL -i väljunditega.See on täiesti pliivaba.Iga värava väljundi kaudu lubatud maksimaalne vool on 8mA.Maksimaalne toitepinge on +7 V, maksimaalse langusajaga 15NS ja maksimaalne tõusuaeg on 15 n.

74LS04 tööpõhimõte

74LS04 parema kasutamise hõlbustamiseks mõistkem kõigepealt selle võtmesüdamikku - mitte väravat.Not värav on digitaalne loogikavärav, mis ületab sisendi digitaalse signaali.Transistoride ja takistitega disainitud transistor toimib lülitina, samal ajal kui takisti reguleerib maksimaalset voolu.Transistor ühendatakse toiteallika ja takistiga.Transistori baas toimib sisendina ja emitter toimib väljundina.Allpool on vooluahelaskeem mitte värava jaoks.

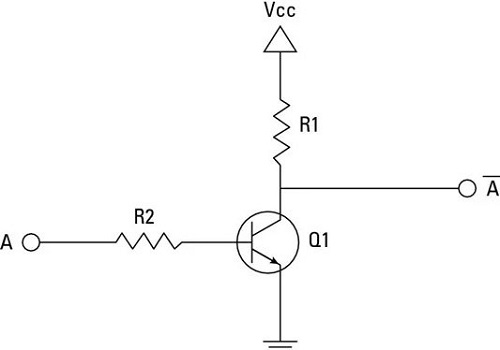

Joonis 4: vägeva töö skemaatiline diagramm

Ringkond töötab kahel tingimusel.Kui sisend "A" on kõrgel tasemel, hakkab transistor voolu läbi viima.VCC pinge hakkab voolu VCC -st maapinnale läbi transistori suunama, laskudes pinge A juures.Pinge vähenemine põhjustab madala seisundi.Teisest küljest, kui transistorile rakendatakse madalat taset, lakkab see käitumisest.See võimaldab toiteallikat anda väljundtihvtile täieliku pinge.

Kui mitte värava sisend on madal või loogilisel tasemel 1, on selle väljund alati kõrge või loogilisel tasemel 0. Seevastu, kui sisend on kõrge või loogilisel tasemel 0, on loogiline, mitte värav alation madal või loogiline 1. taseme väljund.

Kuidas kasutada 74LS04?

74LS04 IC piires, kui me kahe paari väravaga kokku sidume, ei mõjuta see väljundit, kuna kui esimene muundur muutub, muudab teine ​​muundur seda uuesti.

Kui me kasutame järjestikku väravaid, ei mõjuta see isegi ilma seeriaühenduseta.Ühtni arv väravaid tühistab üksteise.Ainsad paaritud numbrid põhjustavad muudatuse, isegi kui see on 1, 3 või 5. Näitame seda E. colis.Esiteks ühendage mittevärav loogika olekuga, seejärel kontrollige olekut, mida see töötab vastavalt ülaltoodud tõetabelile.

Näide ühtlastest etappidest:

Nagu näeme, on sisend ümber pööratud 74LS04, mitte väravast.Nüüd kasutame järjestikku kahte mitte väravat ja analüüsime väljundit.

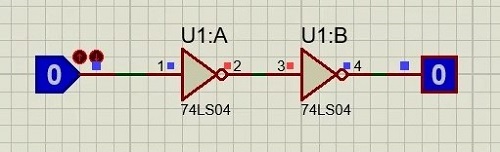

Joonis 5: ühtlase numbrilise nontaadi tööskeem

Nagu diagrammilt näete, siis kui ühendame kolm 74LS04, mitte järjestikku, ei mõjuta sisendi rakendamine väljundit.Seejärel ühendame tulemuse jälgimiseks paaritu arvu väravaid.

Näide paaritu arvu etappide kohta:

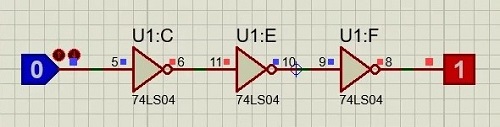

Joonis 6: ühtlase numbrilise nontaadi tööskeem

Paar paaritu arvu väravate virnastamine annab efekti, mis on samaväärne ühe väravaga.Nende seeriatena ühendamine ei mõjuta vooluringi sõltumatult, kuid kui soovime muuta ühe sisendi olekut üheski muus väravas, ei saa me sisendi otsas mitte-väravat ühendada.Mõnikord kasutatakse vooluringi jaoks sobiva loogika saamiseks ka mitut väravat.

Seetõttu, kui mitu mitte väravat on ühendatud jadana sama juhtmega, peame alati meeles pidama, millal need vooluringi mõjutavad.Kui sama juhtmega on ühendatud mitu väravat, saame need eemaldada, kuna kõik väravad eemaldatakse, kui nende arv on ühtlane, või kasutage seda lihtsalt veider, mis minimeerib vooluringi kulud ja suurust.

74LS04 pakett

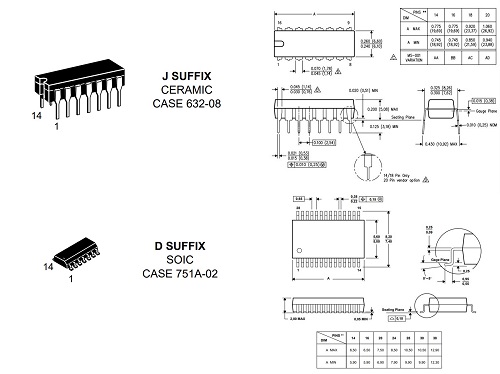

Joonis 7: 74LS04 pakendiskeem

74LS74 konkreetsed pakendivõimalused sõltuvad tootjast ja kiibi konkreetsest mudelist.Näiteks võib 74LS74 -l olla järelliide nagu 74LS74N (kus 'n' tähistab tavaliselt DIP -paketti) või 74LS74D ('D' tähistab tavaliselt soic -paketti).

74LS04 rakendused

Võrgusüsteemid

Serverid

Loogikaahelad

Andmete salvestamise mälumoodulid

Digitaalsed magnetoresistlikud instrumendid ja vooluringid

Samaväärsed tooted 74LS04 -ga

Enamikul juhtudel saab CD7404 ja 74LS14 kasutada 74LS04 asendajatena, kuid on oluline kaaluda taseme nihutamist ja toiteallika pinget sobitamise probleeme.

74LS04 andmeleht

IC 74LS04 PDF andmelehe allalaadimiseks klõpsake siin: 74LS04 (Texas Instruments)

Järeldus

74LS04 on transistoritaoliste rakenduste jaoks 74LS perekonna parim.Sisseehitatud sisemised inverterid töötavad mõlemad ühe toiteallikaga, pakkudes individuaalset saadavust nende kolleegidega.74LS04 on saadaval ka erinevates pakettvormides, suurendades selle kohanemisvõimet mitmesugusteks seadmeteks.Kompaktne ja kulutõhus TTL/CMOS-põhine IC tagab usaldusväärse ühilduvuse teiste TTL-i mikrokontrolleri seadmetega-tõhususe ja funktsionaalsuse harmooniline kombinatsioon.
